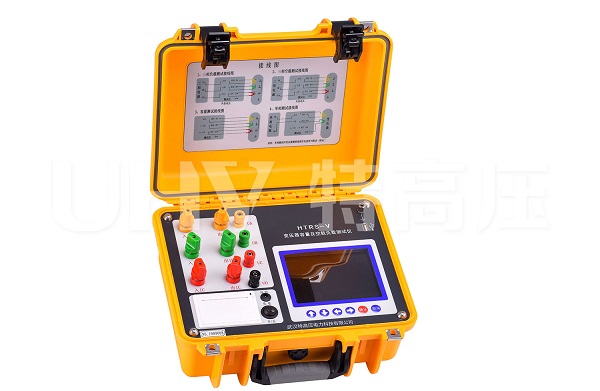

特高壓電力旗下的變壓器容量測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

測試變壓器的定義

變壓器容量和特性測試是專業測試。測試方法的設置部分和項目很多。

1. 點擊

在頂部繞組的變壓器中，該繞組中的每個抽頭代表該抽頭中的固定匝數，這也意味著該抽頭繞組與其他恒定繞組之間的繞組匝數是固定的

2. 主攻

Tap對應額定參數。注意：負載/空載損耗和空載電流數據為變壓器主抽頭下的數據（指定的其他抽頭除外）

3. 有載抽頭充電器

是用于在勵磁或空載運行時改變變壓器繞組抽頭位置的裝置。

4. 離線抽頭充電器

它是用于在無勵磁運行時改變變壓器繞組抽頭位置的裝置。

5、空載損耗（俗稱：鐵損、鐵損）

當在一個繞組的端子上施加額定頻率下的額定電壓（分接電壓）而其他繞組開路時，為有功功率。

6. 空載電流

當在一個繞組的端子上施加額定頻率下的額定電壓（分接電壓）而其他繞組開路時，它是電流的根平均值。

注1：對于三相變壓器，為三相端子電流的平均值。

注2：一般用電流的百分比來顯示。對于多繞組變壓器，以最大額定容量的繞組為準。

7. 負載損耗（短路損耗/銅損耗）

它是在額定頻率和參考溫度下，當額定電流流過線路端子并短路另一端子時，一對繞組中的有功功率。如果有其他繞組，請將其開路。

注1：對于雙繞組變壓器，只有一對繞組和一個負載損耗值。

對于多繞組變壓器，有多對和負載損耗值。

注2：兩個繞組的容量時，應以額定容量較低的繞組的額定電流為基準，指定為參考容量。

8. 全損

負載損耗和空載損耗之和。

9. 短路阻抗

通常，短路阻抗是對繞組的阻抗。

在額定頻率和參考溫度下，繞組端子間一對繞組的等效串聯阻抗為

Z=R+jX(Ω)。現在，另一個的終端需要短路。如果有其他繞組，則需要開路。
