特高壓電力旗下的交流阻抗測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

1、發電機轉子交流阻抗測試的目的

如果轉子繞組匝間短路，轉子繞組的有效匝數會減少，其交流阻抗會降低，損耗會增加。因此，通過測量轉子繞組交流阻抗和功率損耗，與之前的測試數據進行比較，可以有效判斷轉子繞組是否存在匝間短路。

二、測試方法及注意事項

1、測試方法

在轉子繞組上施加交流電壓，讀取電壓、電流和功率損耗值。

施加電壓的大小由電壓調節器調節。

2、測試設備

(1)轉子交流阻抗測試儀、穩壓器。

(2)現場沒有轉子交流阻抗測試儀時，可使用穩壓器、標準CT、交流電壓表、交流電流表、有功功率表。

3、用交流阻抗測試儀測量

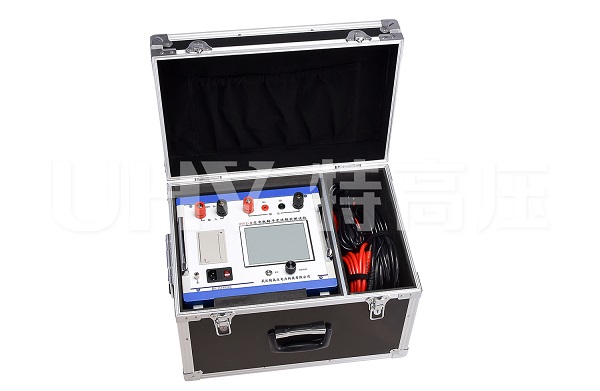

發電機轉子交流阻抗測試儀是一種新型的測試儀器，自動計算設備內部的電流、電壓、功率、阻抗、曲線等相關數據。測試時只需要調整電壓，儀器會自動讀取過流數據。過壓保護報警功能。

4、無功補償裝置的作用

無功功率補償裝置通過感性電流與容性電流的關系，可以補償30A到100A的測試電流。對于大型發電機組，如果本次試驗中使用的電壓調節器與無功補償裝置相連，則可以調節電壓。設備容量可大大降低，可使用6KVA、250V穩壓器。如果沒有無功補償箱，調壓器的容量會達到10KVA，比較重。

五、注意事項

(1) 阻抗和功率損耗自行規定。在相同的測試條件下，與以前的值相比，應該沒有明顯的變化。

(2) 隱極轉子在孔外或孔內以不同速度測量。

(3) 每次試驗應在相同的條件和電壓下進行，試驗電壓的峰值不應超過額定勵磁電壓。

(4)轉子到達現場后，穿入發電機前，應做轉子孔外交流阻抗測試。進入發電機后，即可進行鉆孔試驗。本項目為單項試驗，應由安裝單位進行。

(5) 機組開機前，提前準備好測試設備和接線。負責檢測工作的單位由調試單位與安裝單位協商確定。

(6)機組在加速過程中，選擇不同的轉速點進行測試，直至機組恒速3000轉。

(7) 機組超速試驗后，應再次進行本試驗。

(8) 試驗時，應斷開勵磁電路。以免損壞勵磁電路；不能在勵磁設備的影響下加壓。

(9) 試驗時應選用容量足夠的外置臨時電源，不得使用帶漏電保護的電源開關。

(10)試驗前應確認碳刷磨削符合工藝要求，以免影響試驗數據的準確性。

6、碳刷打磨的必要性

碳刷的弧度應磨成與滑環的弧度一致，否則轉速提高時轉子會著火很多，在起弧和滅弧之間會出現過電壓，直接影響測試布線各環節的良好接觸，從而影響測試數據的準確性。

此外，所有的測量線應盡量粗短，因為大部分有功損耗消耗在轉子線圈中，一部分會消耗在測量線中，因此測量線的有功損耗應被最小化。

7. 測試危險點和源

(1) 接上工作電源時，可能對人體造成電氣危害。

(2) 人體在測試過程中與被測電路中的設備接觸，對人體造成電氣危害。

(3)試驗時，未斷開勵磁電路的電源，通電時拔出碳刷，會產生電弧，對設備造成損壞。

(4)滑環施加電壓時，在旋轉的轉子旁邊工作時，容易對人造成傷害。

八、試驗安全措施

(1)在試驗現場使用能快速斷開電源的開關。

(2)試驗電源容量必須符合要求。

(3) 測試電源只有在現場測試人員知道后才能送上。試驗結束后，必須斷開試驗電源，撤離現場。

(4) 將測試線夾在轉子上時，避免造成人身傷害、轉子滑環和碳刷架損壞。

三、試驗結果判定及報告

1、試驗結果判定

在相同試驗條件下，與以往值相比，應無明顯變化。

2、測試報告應體現的數據 報告

內容包括：項目名稱、測試依據、儀器型號、序列號、環境溫濕度、測試時間、測試地點、被測設備名稱、測試人員、測試結果和分析，以及結論。
