直流電阻測試儀測試相關要求

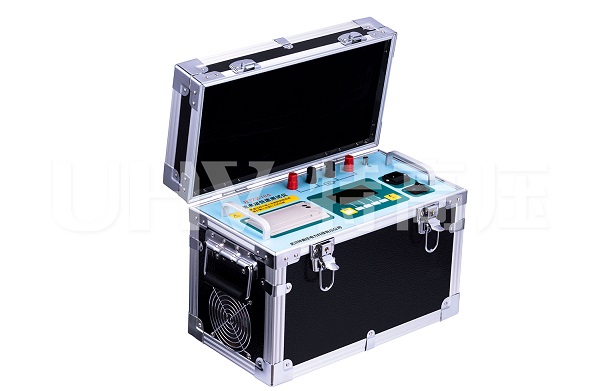

特高壓電力旗下的直流電阻測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。
變壓器直流電阻測試儀在現場試驗時應符合下列有關要求。
電力變壓器直流電阻測試是評估變壓器所有測試項目中繞組縱向絕緣和電流回路連接情況的一種更方便有效的測試。它可以反映繞組匝間短路、繞組斷股、分接開關的接觸狀態、導線電阻的差異和接頭接觸等缺陷。
變壓器繞組直流電阻的測量可以發現回路中的一些主要缺陷,判斷的靈敏度和準確度也很高,但在現場測試時應遵循以下相關要求,才能得到準確的診斷。
1)測量分析變壓器的直流電阻時,其電感量較大,必須充電到位,盡量減少自感效應。待指示指針基本穩定后,讀取電阻值,以提高一次回路直流電阻測量的準確性。性和準確性。
2)測量數據應進行水平和垂直比較,分析溫度、濕度、測量儀器、測量方法、測量過程和測量設備。
3)在分析數據時,必須綜合考慮相關因素和標準。法規的標準值不能單獨使用,而必須根據法規的思想和現場的具體情況,分析設備測量數據的發展變化過程。
4)需要結合設備的具體結構,分析設備內部的具體情況,根據不同情況測量直流電阻,才能得到正確的判斷結論。
5)注重綜合方法的分析、判斷和驗證。例如,在某些情況下,繞組抽頭的電壓比測試可以有效驗證與抽頭相關的檔位,也可以驗證變壓器繞組的接線組是否正確。
