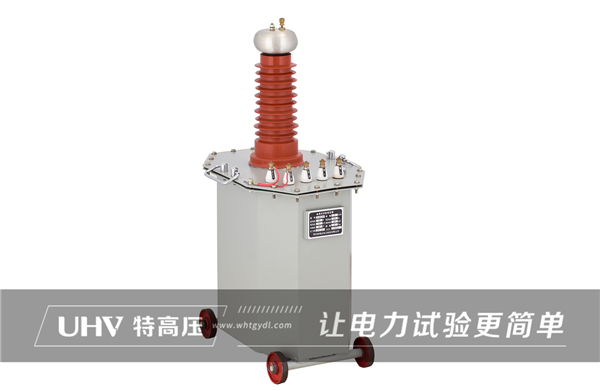

特高壓電力專業生產高壓試驗變壓器可以幫助眾多電力工作者更加方便的進行各類電力測試。

試驗變壓器是對各種電器產品和絕緣材料進行工頻耐壓試驗的變壓器，又稱高壓試驗變壓器。該系統的主要特點如下：

A. 高壓。單機額定電壓為50、100、150、250、500、750kV。

B. 高壓波形要求。通常采用發電機組供電，采用濾波器，變壓器本身的磁密度不宜高。

C. 工作時間短。由于被測產品的耐壓時間較短（1min或5min），工作時間一般在半小時以內。

D.電流小。實驗變壓器的額定電流實際上是被測物的電容電流，所以通常小于1a。

試驗變壓器有四種類型：?jiǎn)翁坠苁健⒔^緣管式、雙套管式和串聯（Series）式。

雙套管式通常用于級聯，單獨使用時為雙套管式。

串聯式是將兩個或多個雙套管式試驗變壓器的高壓繞組首尾串聯而成。該產品的繞組為左鐵心柱內外方向的平衡繞組、高壓繞組和低壓繞組，而右鐵心為平衡繞組、高壓繞組和級聯勵磁繞組（最后一個為不是）。鐵心和油箱用兩根高壓繞組線連接，也是1 / 2高壓。后者的低壓繞組由前者的級聯勵磁繞組供電，使后者的電位升高。

電纜及大電機試驗、外絕緣污染試驗、線路電暈試驗等項目中試驗變壓器的試驗變壓器電流較大（4-10a），使用壽命長。因此，采用串聯諧振試驗變壓器，降低變壓器的實際容量，降低饋電（輸入）功率，降低到輸出功率的1 / 7-1 / 10。是根據被測物的電容值同步調整可調電抗器的電感，從而改變被測變壓器的電感值，使其與被測物的電容相匹配，達到工頻諧振. 諧振時試驗變壓器的總電壓即為試驗對象的試驗電壓。饋電變壓器的電壓由動態調壓變壓器調節。它的功耗和從電網汲取的功率取決于諧振電路的品質因數，因此遠小于諧振容量。

單套管為單高壓套管型。高壓二次繞組的高壓a端由高壓套管引出，x端接地或由低壓套管引出，對地完全絕緣。當有串勵繞組時，高壓繞組的a端與其A1端從同一高壓套管引出。低壓繞組的斧頭在最里面，有時高低壓繞組之間有測量繞組。測量繞組外部設有接地板，以確保人身和儀器的安全。芯體為單相單柱側絞式。

保溫筒內采用保溫簡易（酚醛冷紙或環氧玻璃布管）代替油箱和高壓套管。鐵心為單相雙柱式，二分之一高壓，需絕緣支撐板與地面絕緣并水平放置。高壓繞組的高壓a端與金屬上骨盆相連，接地端X和低壓繞組的a、X兩端從底座引出。這種結構體積小、重量輕，常用于250kV及以下產品。
