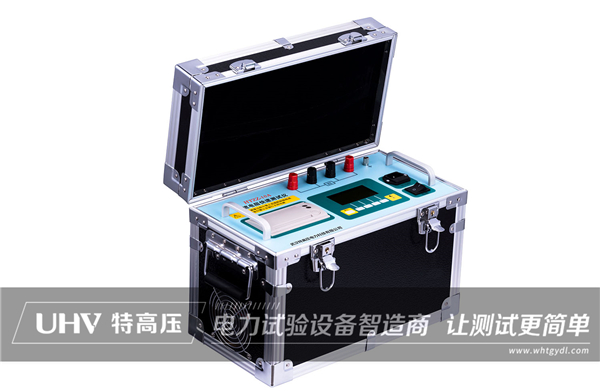

特高壓電力旗下的直流電阻測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

通過測量變壓器繞組和套管的直流電阻，可以檢查繞組內部導線接頭的焊接質量、引線和繞組接頭的焊接質量、電壓分接開關的分接位置和引線與套管接觸，并聯支路連接是否正確，變壓器的通流部分是否短路，繞組是否短路；此外，在變壓器短路測試和溫升測試中，為了提供準確的繞組電阻，還需要測量直流電阻。因此，繞組直流電阻的測量是變壓器試驗的主要項目。交接測試標準規定為強制性項目；

電壓降法或電橋法用于測量變壓器繞組的直流電阻。測量方法雖然簡單，但影響測量精度的因素很多。需要選擇合適的儀器并按照相關規定進行測量，以獲得更準確的結果。確保測量的準確性，測量設備和人員的安全，加快測試進程。測量時的注意事項如下：

1) 對于帶電壓抽頭的變壓器，應在所有抽頭位置進行測量。

2) 三相變壓器有中性線引出線時，應測量各相繞組的電阻；當沒有中性線時，可以測量導線之間的電阻，然后計算出相電阻。

3) 測量必須在繞組溫度穩定時進行，繞組與環境的溫差不超過3℃。當溫度穩定時，一般可將變壓器上部油溫作為繞組溫度，并記錄測量結果。

4) 由于變壓器電感較大，電流穩定所需時間較長。為了準確測量，必須等儀表指示穩定后才能讀數。必要時采取措施縮短穩定時間。

5) 考慮到影響直流電阻測量精度的因素很多，如儀器的精度等級、測試接線方式、測溫精度、連接接觸狀態和電流穩定性等，測量后需要重新檢查。如有疑問，請重新測試以獲得準確的測量結果。

6) 測量時，所有未測試的繞組應開路，不得短路。測量低壓繞組時，在電源切換的瞬間高壓繞組會感應出較高的電壓，所以要注意人身安全。

7) 由于變壓器的電感較大，在通電或斷電的瞬間自感電動勢很高。因此，為防止損壞儀器，應特別注意操作順序。接通電源時，先接通電源電路，再接通電壓表或電流計，再斷開電源電路。

8) 測量電阻值時應修正引線的影響。

9) 為了與出廠值或以前的測量值比較，在任何溫度下測量的直流電阻值都應轉換為相同的溫度。
