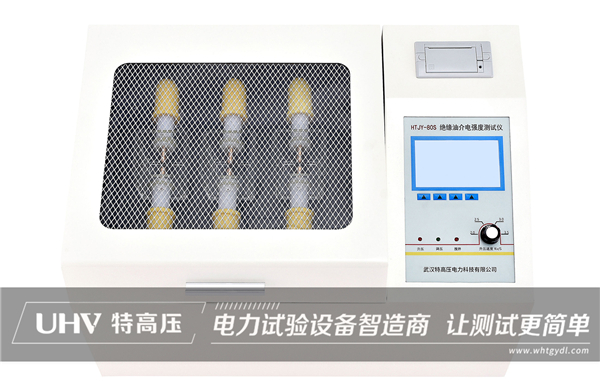

特高壓電力旗下的絕緣油介電強度測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

絕緣油壓力測試儀的安全操作分為六個步驟，分析如下：

一、輸入電源：

連接絕緣油壓測試儀的安全接地，插入220V交流電源，檢查電源是否正確。

二、取油樣：

1、將油杯兩電極之間的距離調整為2.5mm；逆時針轉動油杯軸桿一端的測桿，將另一端的電極調至中位，擰緊鎖定軸桿的螺絲，取兩電極之間的測桿，擰緊兩電極，鎖緊螺絲，拆下測桿，在原軸桿上順時針旋轉。

2、清洗油杯，在油杯內放一個干凈的磁振子，裝滿準備好的油樣，拆下高壓蓋，將油杯放在高壓腔內的兩個高壓柱之間，高壓蓋順利上蓋并按下安全開關。

三、其次是絕緣油壓測試儀的預定設置。

四、功能鍵操作：

1、測試時按“測試值”鍵，攪拌、靜置、升壓、打印功能按固定值順序排列。

2、升壓過程中按“停止”鍵，升壓停止。數顯上的數值就是此時高壓端輸出的高壓值。

3、一個助推樣擊穿后，聲音提示連續“嘀”短20秒后，第二個“嘀”兩短音，第六個“嘀”一長一短音，第七個“嘀”一長音兩聲短聲，平均顯示“嘀”20秒后不停振鈴，如果不是聲音警告，點擊聲控鍵進入相關提醒，光學指示燈，閃爍次數同“嗶”聲的次數。再次按聲控鍵無效。保持燈光控制不變，再次上電語音控制生效。

4、測試結束后，若要再次查看數據，按“顯示”“打印”鍵，為重復鍵，按“顯示”鍵顯示一次測試值，直至顯示平均值, 重復顯示。按“打印”鍵，重復打印電壓值時間不打印。

5、當按下“reset”鍵時，OCPU顯示英文表示復位到位后的初始等待狀態，簡稱初始狀態或OCPU狀態。并且在測試升壓過程中按下“reset”鍵時，不會進入初始狀態。若連續按“復位”鍵，則確認為“復位”，進入初始狀態。

五、開機等待：

當電源打開“ON”時，機器進入自檢狀態，打印機響應指示燈ON，顯示屏顯示OCPU字樣。如果調壓器不在零位，顯示字DIJJ表示復位過程。

六、最后一步是絕緣油壓測試儀的數值：

點擊“測試值”鍵，按預設值開始運行；攪拌指示燈亮，磁振快速旋轉。顯示屏以一位數字顯示次數D，后三位數字顯示攪拌時間。攪拌機攪拌、振蕩器停止燈、靜置指示燈讓待機、熄燈后、切換、壓力指示，并進入顯示同步升壓，顯示屏經過三位數顯示為電壓（00.0KV）被樣品擊穿、升壓后斷電自動剎車，一停顯示5秒，打印機打印時間、電壓值；調壓下，下降指示燈亮，攪拌指示燈亮。第二次測試開始，打印和顯示顯示擊穿電壓，顯示二次數字閃爍，語音控制提醒；調壓器回零，降壓指示燈滅，顯示停止閃爍，聲音消失，再進行二次測試；運行完所有測試次數后，屏幕顯示總次數的平均值，用英文字母（A、B、C、D、E、F、G、H、Y）表示。如果只進行一項測試，則值為A24.3kV；如果進行六次測試，則值為F24.3kV。然后打印平均電壓，油樣測試完成，此時可重復顯示，打印，按復位鍵，所有數據消失。取出OPCU狀態下的油樣后，可以更換新的油樣重新測試。測試后，在復位狀態下的OFF位置關閉電源。
