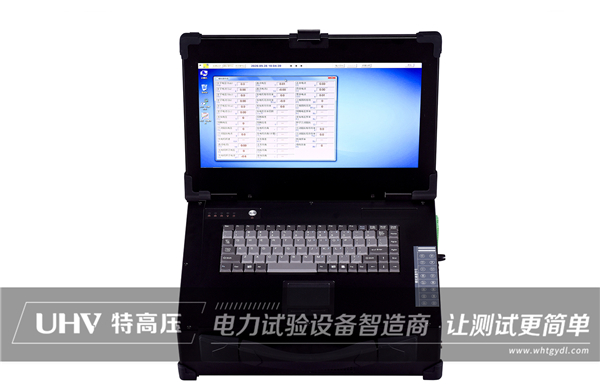

特高壓電力旗下的錄波儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

1.概述

勵磁系統退磁特性測試流程如下：

點擊主界面勵磁系統退磁特性按鈕->設置測試參數->設置示波器環境->通道校準->開始測試->測試結束->測試數據分析處理

2.申請

退磁時記錄發電機勵磁系統的退磁曲線，計算退磁時間常數，檢查勵磁調節器的退磁性能是否滿足要求

3.測試連接

1）按照測試參數設置界面連接測試線，獲取測試信號

1> 將勵磁電流采樣信號連接到儀表 CH1

2> 將勵磁機端電壓的A相PT二次側接到儀表CH2

3> 將勵磁機端電壓的B相PT二次側接到儀表CH3

4> 將勵磁機端電壓的C相PT二次側接到儀器CH4

CH2、CH3、CH4通道為ABC相機端電壓的PT二次側，儀器顯示交流有效值，CH1顯示直流值

4.測試參數設置

退磁特性測試的采樣頻率是25KHz，示波器顯示頻率也是50Hz。測試儀計算退磁時間常數的方法是：勵磁電流衰減到電壓下降到0.368倍初始電壓的時間差。

5.示波器模板配置

在去勵磁測試模板中，示波器的環境是根據勵磁電流的范圍和測量單位來設置的。

設置示例：

對于3000A/75mV勵磁電流分流器，三攝端電壓為10kV，端電壓PT為10kV/100，勵磁電流單位為A，端電壓單位為V。那么示波器設置如下：

1>通道1名稱為勵磁電流，坐標范圍0~3000，單位為A

2>通道2名稱為端電壓Ua，坐標范圍0~12000，單位V

3> 通道3名稱端電壓Ub，坐標范圍0~12000，單位V

4> 通道4名稱端電壓Uc，坐標范圍0~12000，單位V

顯示通道 1、2、3、4，其他模擬通道和數字通道不顯示。設置完成后，點擊應用到模板，

6.通道校準設置

根據連接的信號類型，設置通道 1、2、3、4 的信號類型和變比。

應用示例

例1：3000A/75mV勵磁電流分流三攝像頭端電壓10kV，端電壓PT為10kV/100，勵磁電流單位為A，端電壓單位為V，此時通過率的設置時間如下：

1>通道1，選擇100mV量程，設置速率定點1為0mV->0A，75mV->3000A

2>通道2，選擇200V量程，設置速率定點1為0V->0V，100V->10000V

3>通道3，選擇200V量程，設置速率定點1為0V->0V，100V->10000V

4> 通道4，選擇200V量程，設置速率定點1為0V->0V，100V->10000V

7.測試流程設置

測試連接完成后，打開發電機使發電機處于空載額定勵磁狀態，點擊軟件主界面的退磁特性測試，設置測試參數，示波器模板，進行通道校準，然后單擊開始測試開始數據采集。測試儀開始數據采集后，突然打開和關閉勵磁開關，使勵磁系統退磁，停止測試。儀器會自動記錄退磁曲線和退磁時間常數。

8.測試數據計算及結果分析

去勵磁時間常數是從勵磁電流開始衰減到電壓下降到初始電壓的0.368倍的時間差。在查看結果界面點擊“查看數據”可瀏覽退磁測試過程的所有原始數據。
