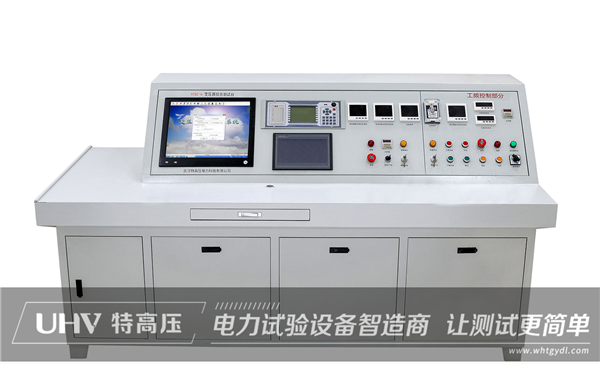

特高壓電力旗下的變壓器綜合測試臺可以幫助眾多電力工作者更加方便的進行各類電力測試。

A：繞組和套管絕緣電阻、吸收比和極化指數

1. 測試程序

測量并記錄環境溫度和濕度，記錄變壓器頂部油溫的平均值作為繞組絕緣溫度。

測量前，將被測繞組對地短路，并使所有繞組完全放電。

未測試繞組對地短路，測試繞組端子短路。測量并記錄16、60、600s的絕緣電阻值。

關閉兆歐表并將被測繞組電路對地放電。

測量其他繞組

2. 注意事項

a) 測量吸收比時，應注意時間引起的誤差。

b) 測試時注意兆歐表的L端和E端不能接反。

c) 試驗時盡量消除表面漏電流的影響。

d) 準確記錄頂部油溫，因為變壓器的絕緣電阻隨溫度的變化而變化很大。

B：繞組和套管的直流漏電流

一、測試步驟

a) 斷開變壓器各繞組引線，將測試高壓引線連接到被測繞組，將其他未測試繞組短接到地。

b) 根據接線圖準備測試，并確保所有測試設備和儀器連接正確，說明正確。

c) 記錄頂部油溫和環境溫度和濕度。

d) 確認一切正常后開始測試。首先在空載段內加壓至試驗電壓，檢查試驗設備是否絕緣良好，接線是否正確。

e) 將直流電源輸出加到被測變壓器的繞組上，測量時加壓至試驗電壓的0.5倍，1min后讀取漏電流值。然后加壓至試驗電壓，1分鐘后讀取漏電流值。

f) 待測繞組測試完畢后，將電壓降為零，切斷電源，待完全放電后再進行其他操作。

二、注意事項

a) 分級絕緣變壓器的試驗電壓應符合被試繞組的電壓等級標準，但不應超過中性點絕緣的耐壓等級。

b) 高壓引線應使用屏蔽線，避免引線漏電流對結果的影響。如果高壓引線很小，應該會產生電暈。

c) 微安表應在高壓側測量。

d) 負直流電壓下的絕緣評定更為嚴格，應采用負極性。

e) 由于出廠測試一般不測量直流漏電流，因此直流漏電流值應符合相關標準，作為日后預測試比較判斷的依據。

f) 若漏電流異常，可通過干燥或屏蔽等方法消除。

C：繞組和套管的 tgδ

1. 試驗步驟

a) 測量并記錄頂部油溫和環境溫度和濕度。

b) 按儀器接線圖連接測試電路，注意測試高壓線對地的絕緣問題。

c) 按照每臺介質損耗測試儀的操作說明進行測試。

2. 注意事項

a) 介損測量可以發現整個變壓器受潮，絕緣油變質，局部缺陷嚴重，但對于大型變壓器的局部缺陷。它的靈敏度很低。

b) 試驗時，高壓試驗線電壓為10kV，應注意接地絕緣問題。
