直流絕緣電阻 (IR)

直流絕緣電阻 (IR) 是一種普遍接受的絕緣評估診斷測試。它已經使用了超過 75 年。IR 測試測量導體和接地之間的電絕緣電阻。理想情況下，該電阻的值是無限的，因為絕緣的目的是阻止兩個電極之間的電流流動。實際上，情況并非如此，并且預計會有一定程度的漏電流，但是，電阻應該具有足夠高的值以避免任何明顯的漏電流。低或逐漸減小的 IR 值表明絕緣可能已經惡化。

直流電阻是最簡單的絕緣診斷形式，使用歐姆定律計算：R = V / I。為了獲得有意義的結果，所施加電壓的幅度應該與被測設備的絕緣電壓等級有一定的相關性。

極化指數 (PI)

極化指數 (PI) 是 IR 測試的一種變體。它是施加電壓一段時間后測得的 IR 比率。由于旋轉電機絕緣材料的經驗和相關性，以10分鐘為間隔已被普遍接受。因此 PI 是 (R10) 到一分鐘后測量的 IR (R1)。

被測絕緣的特性可能是這樣的電流。在測試期間它 不是恒定的。測量 PI 的目的可以通過了解絕緣體中的四種不同電流流動來理解，它們是：

1- 電容電流 (l C )

2- 傳導電流 (I G )

3- 表面漏電流 (I L )

4- 吸收電流 (I A )

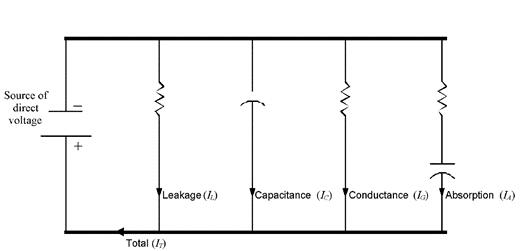

電流類型 在施加的 DC 下

1-電容電流：

絕緣體表現為電容器；當直流電壓施加到電容器上時，首先流過高充電電流，然后呈指數衰減。電容器的大小和電源的內部電阻（通常為幾百千歐）決定了電流衰減的速率。與充電和放電衰減相關的參數對于提前診斷技術很重要，需要能夠評估頻率和上升時間特性的先進設備。當使用簡單的直流絕緣測試設備時，這種能力不存在，因此電容電流特性被忽略，一旦電容電流衰減到零，就會測量初始 IR。因此，在 PI 測試中，第一次 IR 測量已設置在一分鐘，以確保該電流不會扭曲 IR 計算。

2-傳導電流:

該電流是由于導體和地之間的電子流動造成的。這是通過地墻的電流。如果地墻吸收了水分，這種電流就會流動，這可能發生在舊的熱塑性絕緣系統上。如果接地絕緣層存在裂縫、切口或針孔，并且存在一些污染物以允許電流流動，則電流也可能流動。

3- 表面漏電流:

這是流過絕緣表面的恒定直流電流。它是由表面上的導電污染（油或濕氣與灰塵、污垢、昆蟲、化學品等）引起的。

4-吸收電流:

這有兩個組成部分。第一個成分是由于浸漬材料的極化，因為用于絕緣材料（如環氧樹脂）的有機分子在存在直接電場的情況下往往會改變取向。由于這些分子必須抵抗其他分子的吸引力，因此在施加電場后，分子通常需要幾分鐘才能重新定向，因此電流提供的極化能量幾乎為零。吸收電流的第二個組成部分是由于電子和離子逐漸漂移通過大多數有機材料。這些電子和離子漂移直到它們被捕獲。
