專門用來檢測電力器件的電氣絕緣強度和泄漏電流
參考標準：DL/T848.1-2019，DL/T596-2021、GB11032-2020、GB/T 16927.1-2011、DL/T474.2-2018
- 采用高頻倍壓電路，應用新型PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術
- 使用進口大功率IGBT器件及其驅動技術,使電壓穩定度高，紋波小
- 選用進口高頻高壓整流二極管，使倍壓筒更加小巧輕便
注：關于產品購買、技術維護等服務，歡迎致電!
高壓發生器是根據中國電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
高壓發生器采用高頻倍壓電路，應用先進PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現高壓發生器的高品質和便攜性。選用進口高頻高壓整流二極管，使倍壓筒更加小巧輕便，提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措施，提升整機安全性，并能承受額定電壓放電而不損壞。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度。增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。
高壓發生器選用一體式設計方案：倍壓筒和主機放置在一個機箱內，結合新科技、選用新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。
產品別稱：直高發、高壓發生器、中頻直流高壓發生器
適用范圍
- 1、閥式避雷器的電導電流試驗。
- 2、電力變壓器的直流耐壓試驗及泄漏電流測量。
- 3、高壓電纜（35～500kV及以下）的直流耐壓試驗及泄漏電流測量。
- 4、氧化鋅避雷器的U1mA直流參考電壓試驗和0.75U1mA下的泄漏電流試驗。
產品參數
技術參數
| 規格 | 60/5 |
| 額定電壓（kV） | 60 |
| 額定電流（mA） | 5 |
| 額定功率（W） | 300 |
| 整機質量 | 9 |
| 整機體積（mm3） | 465*390*190 |
| 倍壓筒高度 | 440 |
| 輸出電壓精度 | ±(0.5%讀數±2個字) |
| 輸出電流精度 | ±(0.5%讀數±2個字) |
| 紋波系數 | ≤0.5% |
| 工作方式 | 間斷使用，額定負載1小時 |
| 過載能力 | 空載電壓可超出額定電壓20%使用30分鐘 |
| 最大充電電流為1.5倍額定電流 | |
| 電源：AC220V±10% 50Hz | |
| 工作環境 | 溫度：-10-40℃ |
| 相對濕度：室溫為25℃時不大于85%（無凝露） | |
| 海拔高度：1500米以下 |
產品特征
- 1、輸出電壓穩定：采用高頻倍壓電路，應用新型PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。
- 2、全量程平滑調壓，輸出電壓精度高：主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
- 3、保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
- 4、0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
- 5、零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
- 6、自動升壓：可預設試驗電壓， 輸出電壓可恒壓保持。
- 7、自動計時：對試驗加壓時間進行預設置并計時，計時完畢后自動降壓。
- 8、數據存儲：可即時捕獲試驗參數和自動保存試驗結果。
- 9、過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
- 10、一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
- 11、性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
- 12、操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
產品視頻

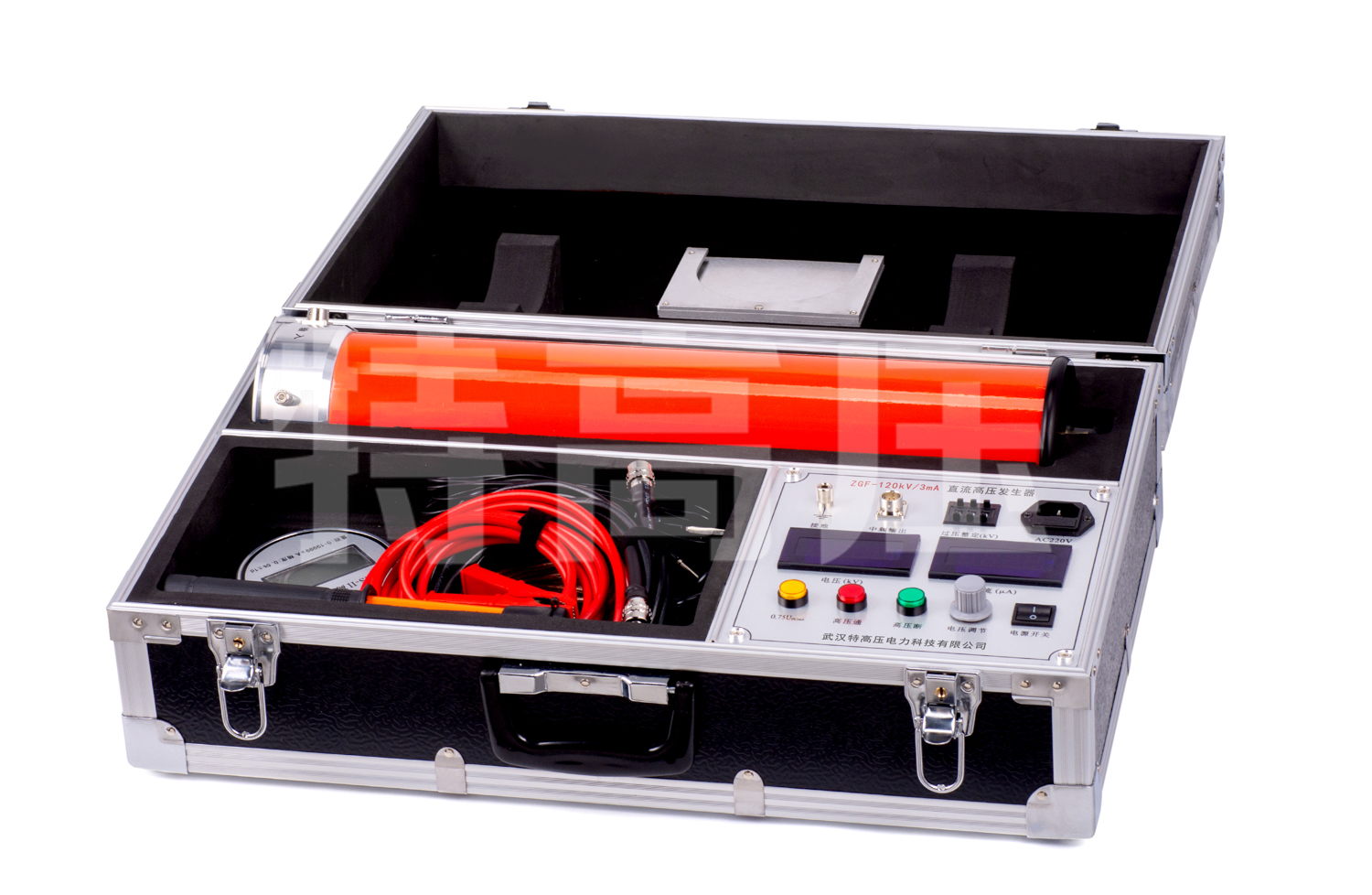

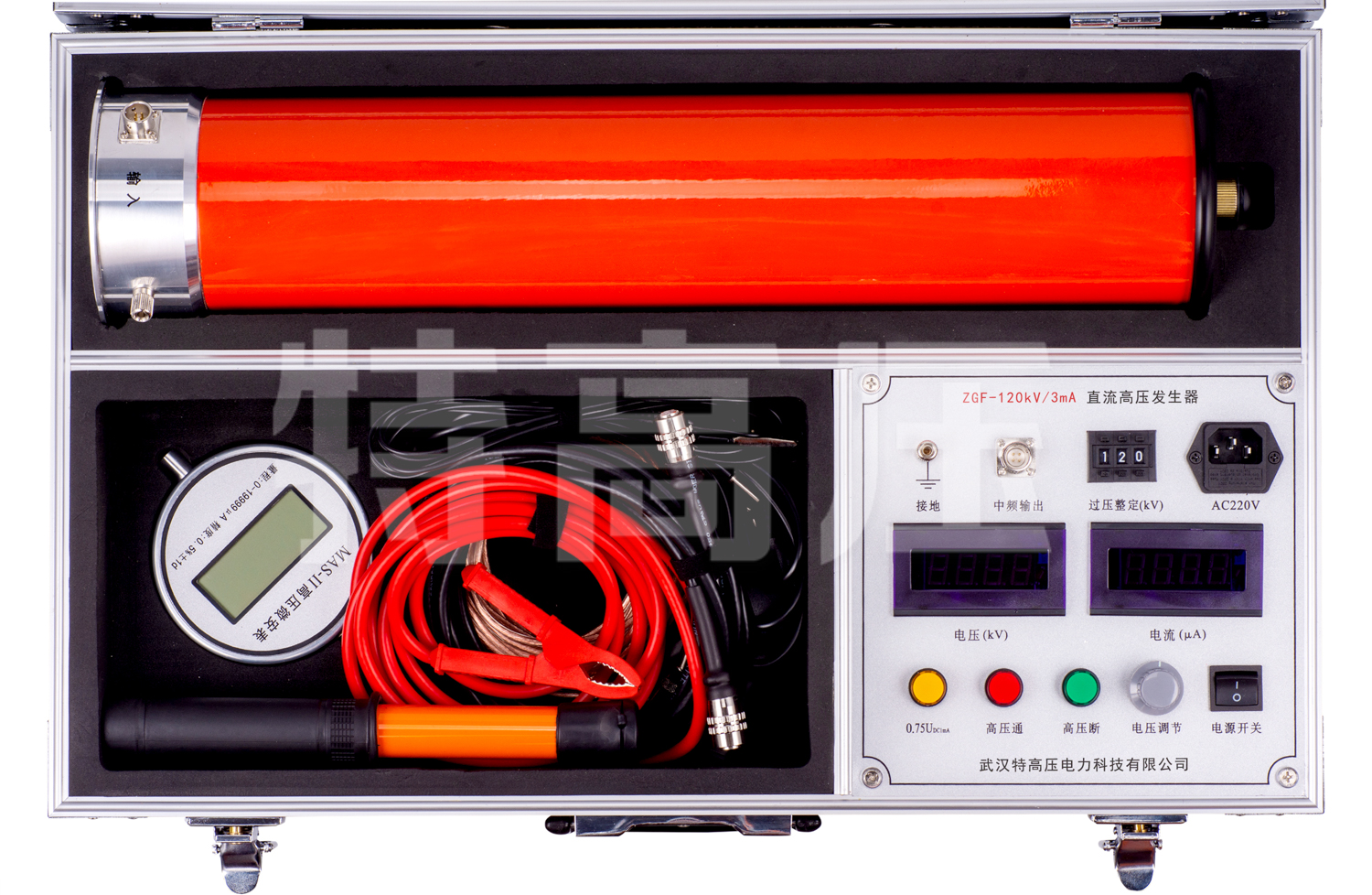

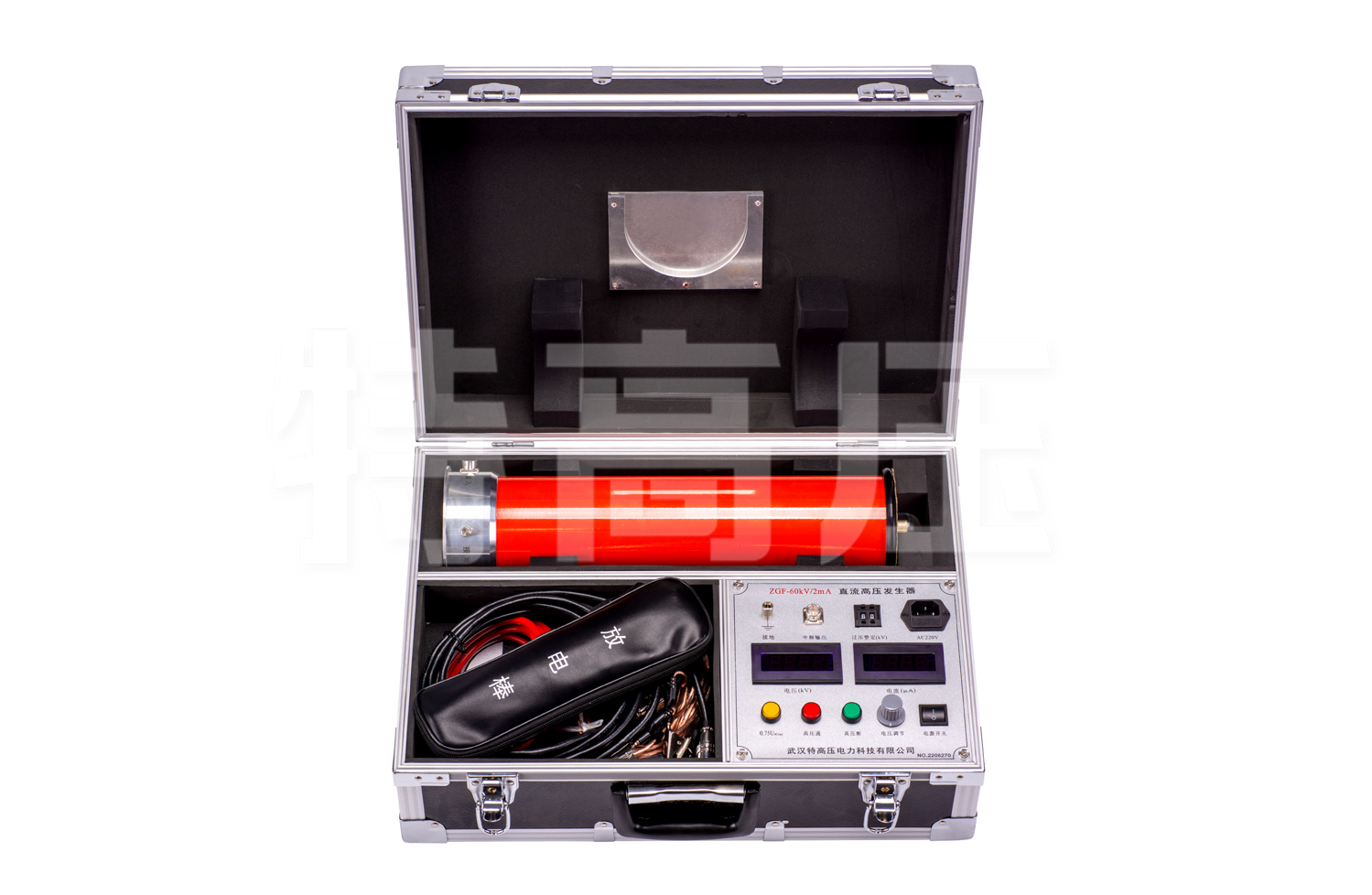

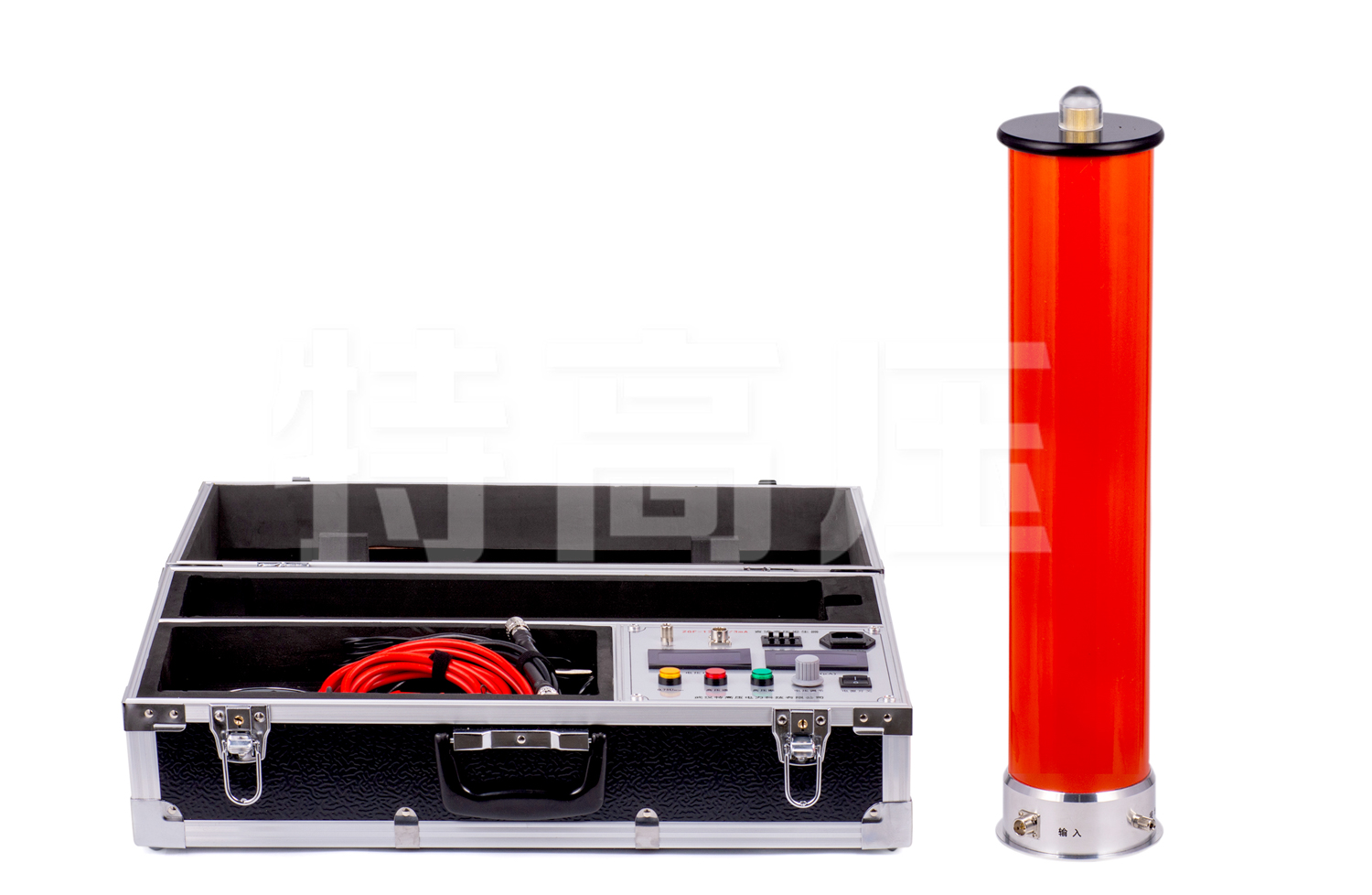

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
