儀器適用于各類開關回路（接觸）電阻測量
參考標準：DL/T596-2021
- 測量電流可達 100A/200A，采用高集成化進口元器件
- 儀器采用純進口壓力傳感器，精度高、穩定性好
- 儀器采用 7 寸彩色液晶觸摸屏操作，操作簡單方便
注：關于產品購買、技術維護等服務，歡迎致電!
根據DL/T596-2021電力設備預防性試驗規程要求，高壓手車斷路器導電回路電阻要定期進行測量，目前傳統的回路電阻測量是用單一功能的回路電阻測試儀來測試，不能測試斷路器觸頭夾合力，單一功能回路電阻測量儀器是通過100A以上的大電流測試線夾采用四線法測量電阻，此種回路電阻測試儀采用大咬合力的測試線夾來采樣，測試時需要夾在斷路器梅花動觸頭上，由于斷路器梅花觸頭上采用四根環裝彈簧固定從而產生觸頭夾合力，此種傳統測試方式直接用大電流且具有大咬合力的夾子夾在梅花觸頭彈簧上，會對彈簧產生一定的機械損傷，而且如果夾子沒有接觸好，當實驗電流達到100A以上甚至會造成彈簧局部燒紅現象而引起損壞及斷裂，因此此種測試方式會對斷路器觸頭彈簧產生很大安全隱患，從而引起斷路器觸頭咬合力的破壞，當斷路器動觸頭咬合力不足，合閘后動觸頭和靜觸頭接觸不良會引起局部過熱甚至起火現象，從而對整個高壓手車斷路器安全運行產生很大影響。
開關觸頭壓力回路電阻測試一體機完全改變了傳統儀器使用大電流測試線夾造成梅花觸頭彈簧損傷的難題，采用插入式工裝結構的傳感器來進行測試，此種傳感器完全模擬的高壓手車斷路器靜觸頭的尺寸大小，在試驗過程中不會和動觸頭彈簧接觸，完全避免了損壞動觸頭彈簧的弊端，而且此種輔助傳感器采用純紫銅精細加工表面做鍍銀處理，增加了導電性能，減少了其本身所產生的電阻值，從而使測試回路電阻的精度有所提高。

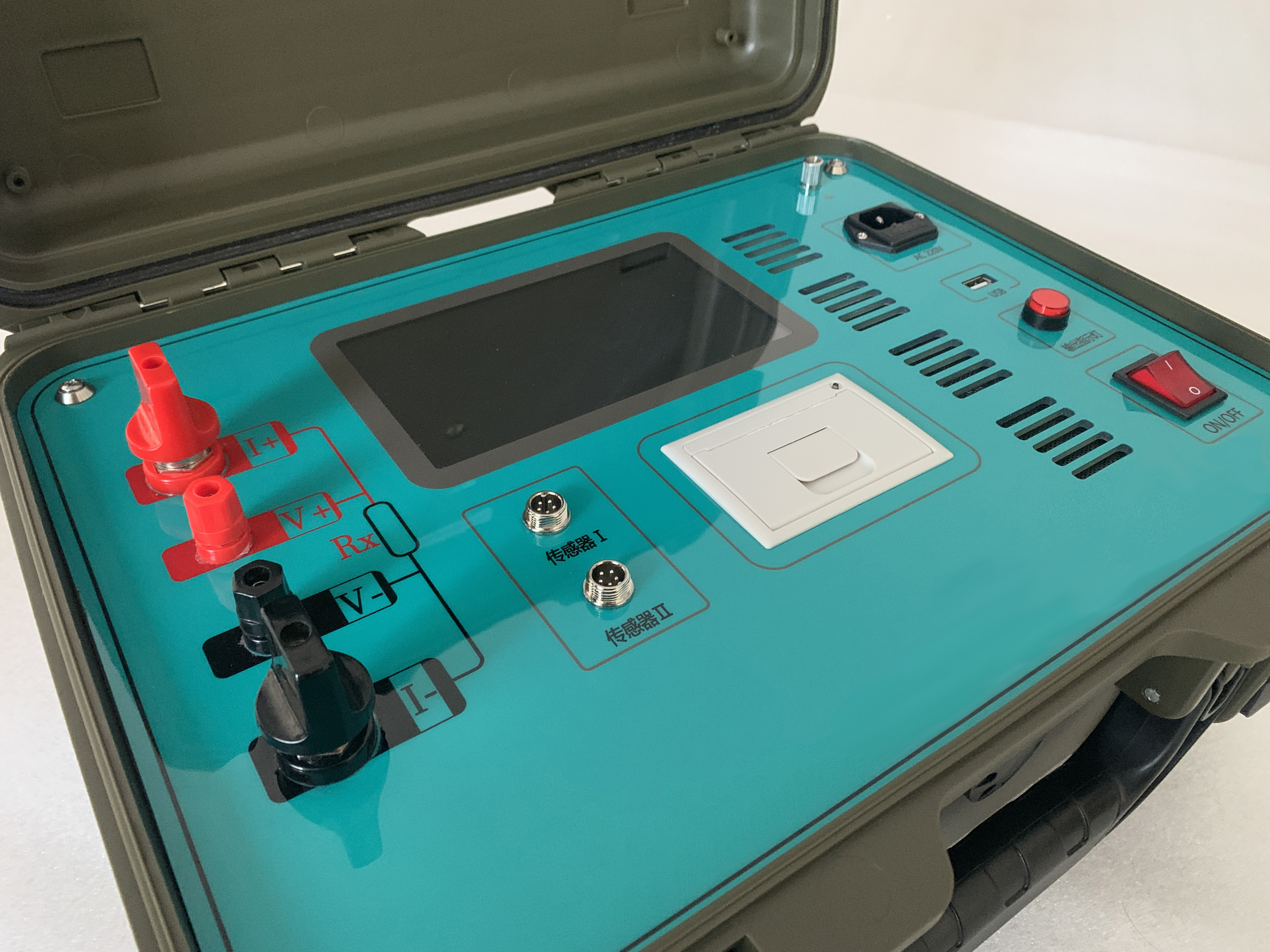

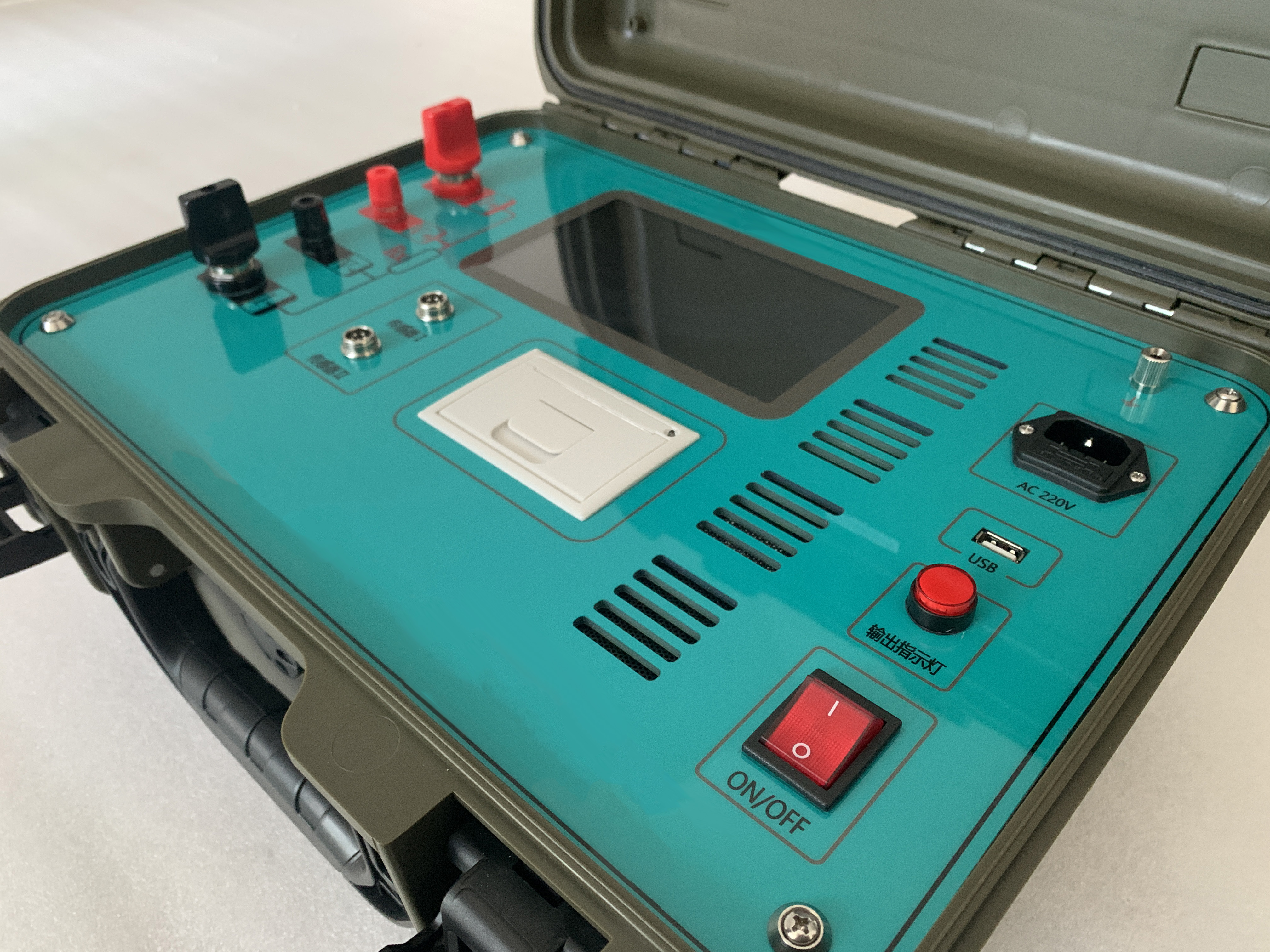

產品別稱：開關觸頭壓力回路電阻測試一體機儀
產品參數
技術參數
| 壓力測量范圍 | ≤1500 N |
| 精度 | ±（1%±1N） |
| 分辨率 | 0.1N |
| 壓力測量直徑 | 隔離開關（觸指開距）20mm～90mm (常規),小于 20mm 大于 150mm（可定制） |
| 梅花觸頭 | φ35mm～109mm，特殊規格可定制 |
| 壓力傳感器信號線長度 | 5 米標配 |
| 測試電流 | 50A, 100A；（可定制 200A） |
| 回路電阻測量范圍 | 0～150m Ω |
| 精度 | ±（0.5%±1 個字） |
| 分辨率 | 0.1µΩ |
| 工作電源 | AC220V±10% 50HZ |
| 工作環境 | -10～45℃ , ≤80%RH ，大氣壓力 86～106kpa |
| 外形尺寸 | 395*310*198（mm） |
| 儀器重量 | 7.5Kg |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、測量電流可達 100A/200A，采用高集成化進口元器件，采樣精度高，高性能 32 位ARM 微處理器控制,測試速度快
- 2、儀器采用純進口壓力傳感器，精度高、穩定性好
- 3、開關三相觸頭壓力及回路電阻值同屏直觀顯示，直觀判斷
- 4、可根據開關大小類型配置不同規格壓力傳感器配合使用
- 5、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響
- 6、儀器采用 7 寸彩色液晶觸摸屏操作，操作簡單方便
- 7、具有多種操作故障提示，功率源運行提示，完善的保護電路，反電勢沖擊，測試過程中斷線以及斷電，電源過熱等多種保護功能，可靠性強
- 8、儀器自帶內存，可以存儲 3000 條試驗數據，方便隨時閱覽及導出； 9、儀器自帶高速微型熱敏打印機，配有USB 接口可以實時導出試驗 數據配合PC 軟件可自動生成試驗報告
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
