該儀器適用于高壓產品的型式試驗、開關及其它高壓電器局部放電的定量測試
參考標準：IEC60270、GB/T7354-2018
- 數字式局部放電檢測儀采用一體機設計，操作便捷
- 可完成測量和記錄局部放電（PD）以及交流測試電壓
- 開關及其它高壓電器局部放電的定量測試
注：關于產品購買、技術維護等服務，歡迎致電!
數字式局部放電檢測儀采用一體機設計，操作便捷。該儀器適用于高壓產品的型式試驗、出廠試驗、交接試驗，可完成電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試。數字式局部放電檢測儀滿足IEC60270、GB/T7354-2018標準，可完成測量和記錄局部放電（PD）以及交流測試電壓。
產品別稱：局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統
產品參數
技術參數
| 局放測量通道數量 | 3通道 |
| 輸入阻抗 | 50Ω |
| 模擬濾波器（-6dB） | 滿足IEC60270、GB/T7354-2018標準 |
| 下限頻率fL：10kHz、20kHz、40kHz、60kHz、80kHz可選 | |
| 上限頻率fU：100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可選 | |
| 檢測靈敏 | <1pC(CA=10nF/CK=1nF) |
| <0.1pC(CA=1nF/CK=1nF) | |
| 采樣精度 | 14bit |
| 采樣率 | 60MHz |
| 增益調節范圍 | 60dB、40dB、20dB、0dB、-20dB、-40dB自動或手動可調 |
| 可測試品電容量范圍 | 6pF~250μF |
| 線性度誤差 | <±3% |
| 電壓測量系統 | |
| 電壓輸入范圍 | 5~230VAC (RMS) |
| 線性度誤差 | <±3% |
| 頻率范圍 | 10~450Hz |
| 同步方式 | 電源同步或電壓輸入同步自動切換 |
| 同步精度 | <1° |

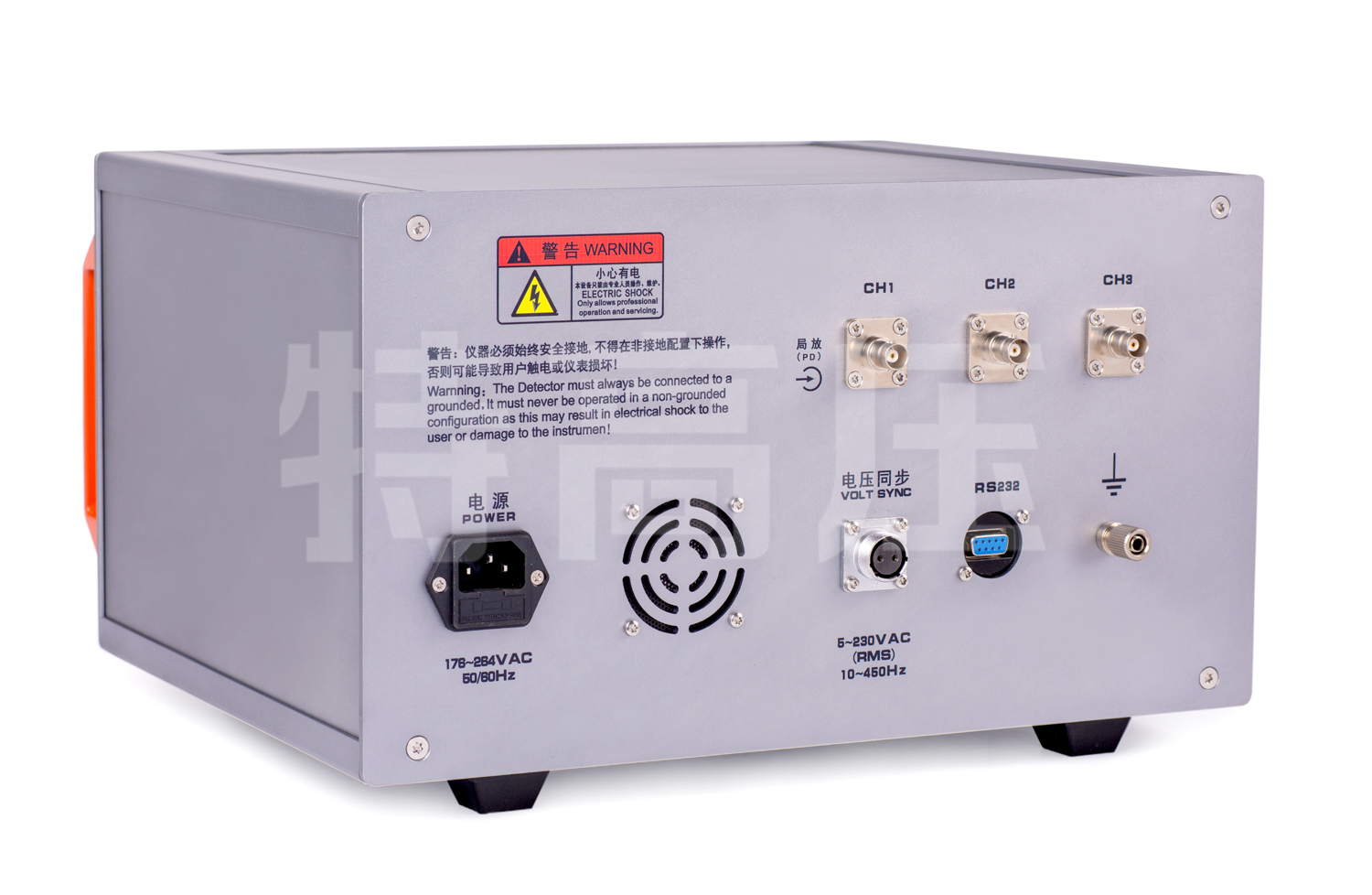

| 接口 | |
| 局放輸入 | 3×BNC |
| 電壓輸入 | 1×航空插頭 |
| 通訊接口 | 1×RS232 |
| 主機參數 | |
| 操作系統 | Linux操作系統 |
| 存儲 | 8G及以上/td> |
| 電源 | 176~264 VAC，50/60Hz |
| 電源保險 | 250V T 5A |
| 操作溫度 | -10°C~50°C |
| 貯存溫度 | -40°C ~60°C |
| 相對濕度 | 5%~95%，無冷凝 |
| 外觀尺寸 | 355mm×282mm×200mm（寬×深×高） |
| 自身重量 | 11kg |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、數字式局部放電檢測儀采用一體機設計，操作便捷。
- 2、該儀器適用于高壓產品的型式試驗、出廠試驗、交接試驗，可完成電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試。
- 3、數字式局部放電檢測儀滿足IEC60270、GB/T7354-2018標準，可完成測量和記錄局部放電（PD）以及交流測試電壓。
產品視頻

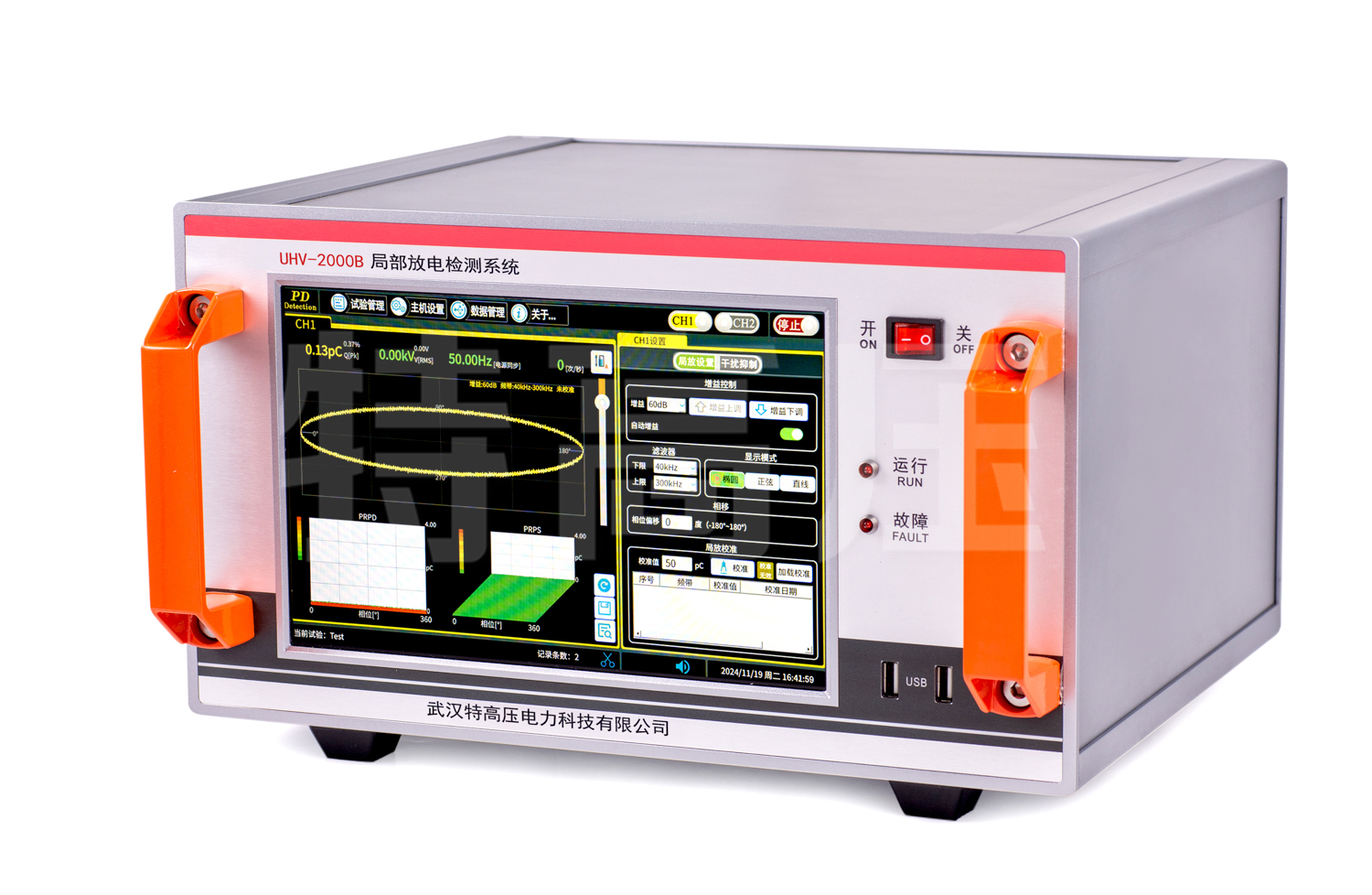

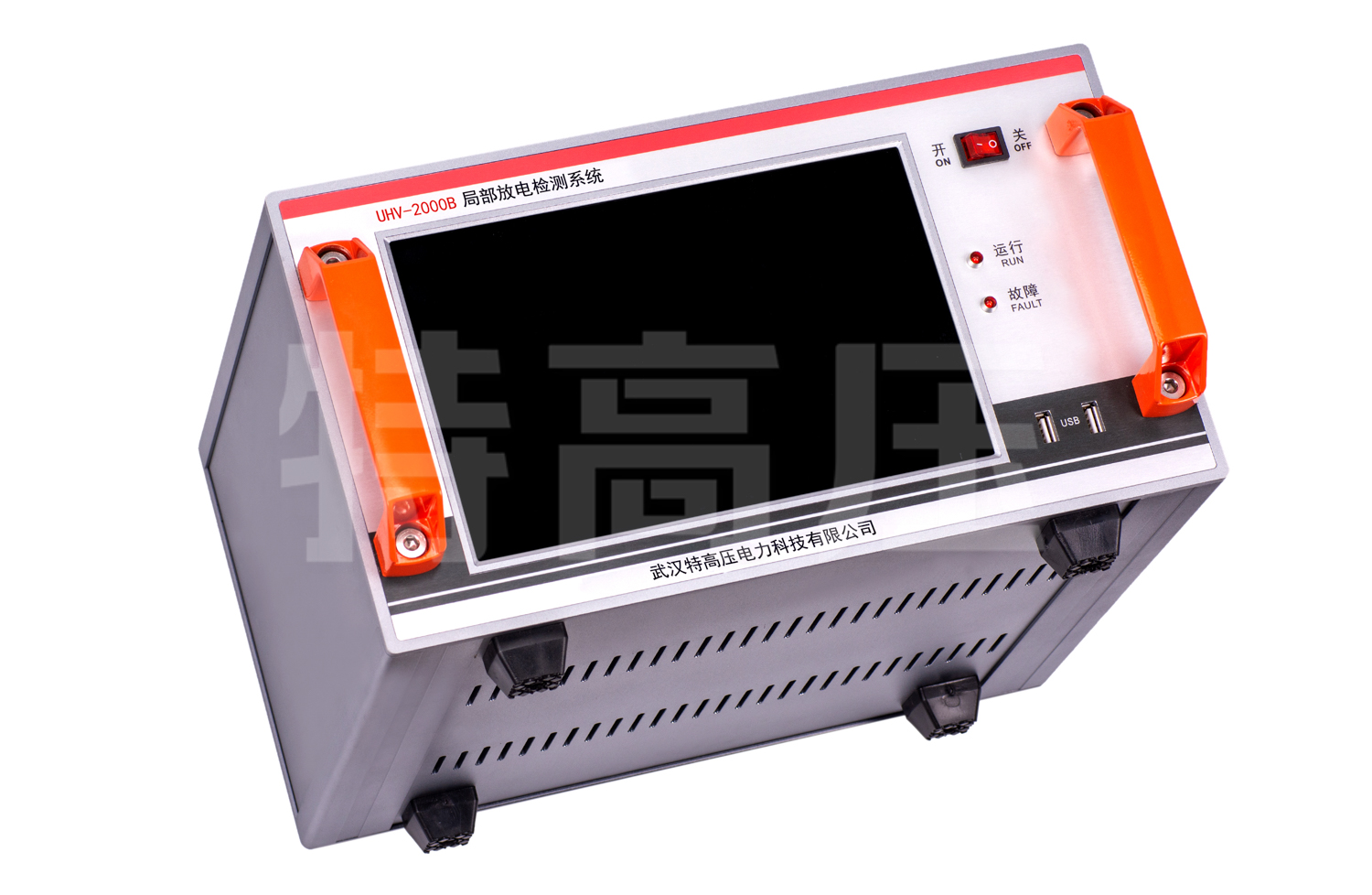

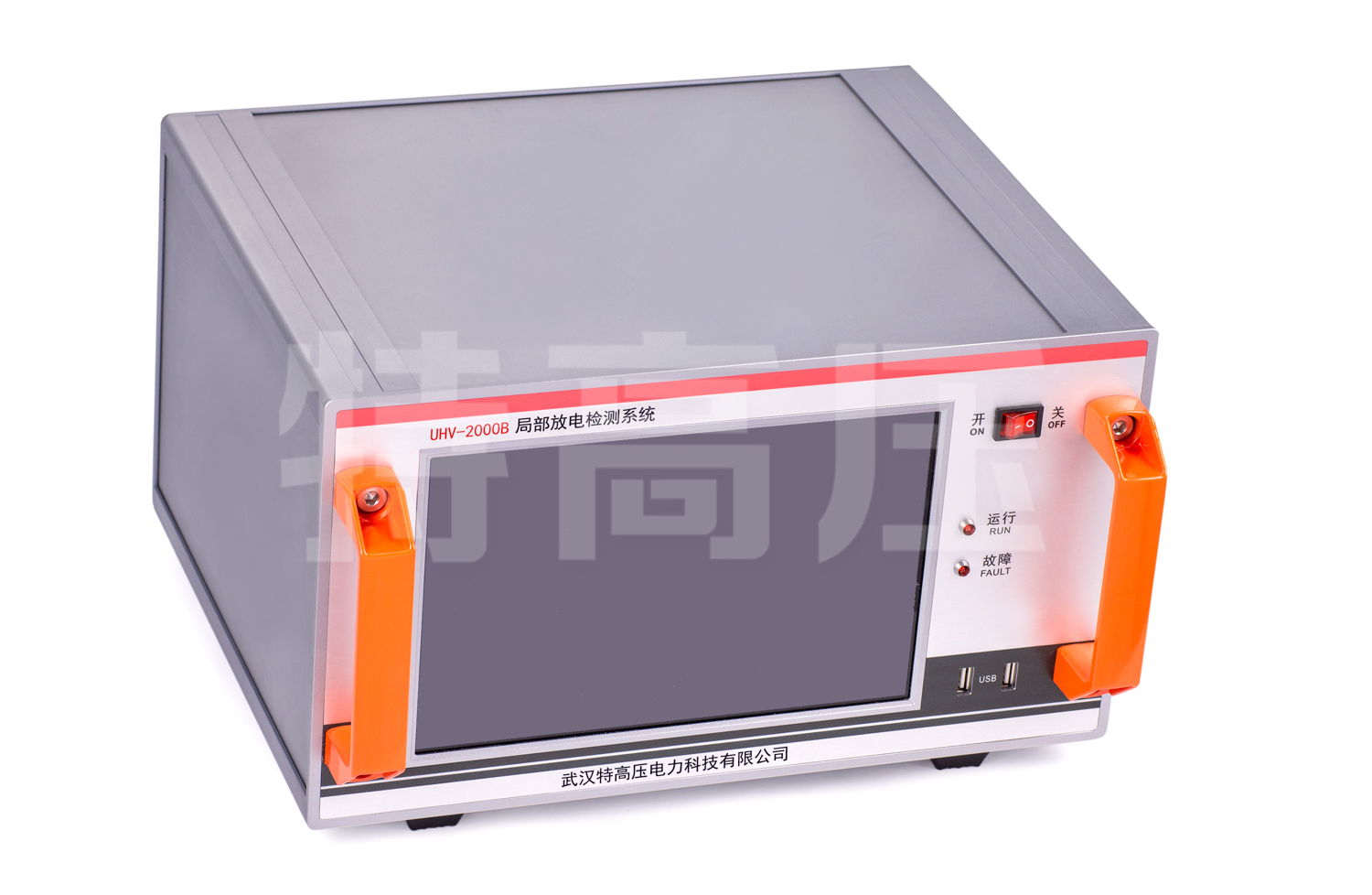

產品圖集
