用于架空輸電線路發生長久性接地(短路)或斷路(開路)時測量故障點的專用儀器
參考標準：DL/T 849.1-2019
- 自帶電池交直流兩用
- 具有圖形和數字顯示功能，操作方便
- 關鍵部件全部采用進口元件，保證測試結果精準度
注：關于產品購買、技術維護等服務，歡迎致電!
本儀器是用于架空輸電線路發生長久性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。
本儀器適用于10kV及以上各電壓等級的架空輸電線，當發生故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。
本儀器必須在線路停電的基礎上才能使用，它具有體積小，攜帶方便，自帶電池交直流兩用，具有圖形和數字顯示功能，操作方便。
產品別稱：WG-16C輸電線路故障距離測試儀、線路故障距離測試儀、線路故障測試儀
產品參數
技術參數
| 環境溫度 | －10℃～40℃ | |
| 測量誤差 | 粗測誤差±1% | |
| 測試距離 | 最長不小于16km | |
| 最短測試距離（盲區） | 1～3m | |
| 采樣速率 | 25MHz | |
| 電源與功耗 | 交流或機內直流供電 | |
| AC 220V±10% | 功耗不大于10W | |
| DC 6V/7AH | 功耗不大于6W | |
| 機內發送脈沖寬度與幅度 | 0.2μs， 100～120V | |
| 2μs， 150～160V | ||
| 工作方式 | 低壓脈沖、直流高壓閃測及沖擊高壓閃測法 | |
| 顯示分辨率 | V/50米、V為傳播速度m/μs | |
| 顯示方式 | 320×240 LCD液晶帶背光顯示 | |
| 質 量 | 6kg | |
| 體 積 | 500×300×195mm3 | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
閃測儀
- 1、使用范圍廣：用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃絡性故障。亦可用于測量電纜長度以及測量電波在電纜中的傳播速度。
- 2、攜帶方便：主機采用鋰電池供電、輕巧、便于攜帶、方便野外測試和礦井電纜測試。
- 3、人機界面友好：采用了大屏幕320×240點陣漢字圖形界面，高亮度圖形清晰美觀，操作簡單，抗干擾性強。

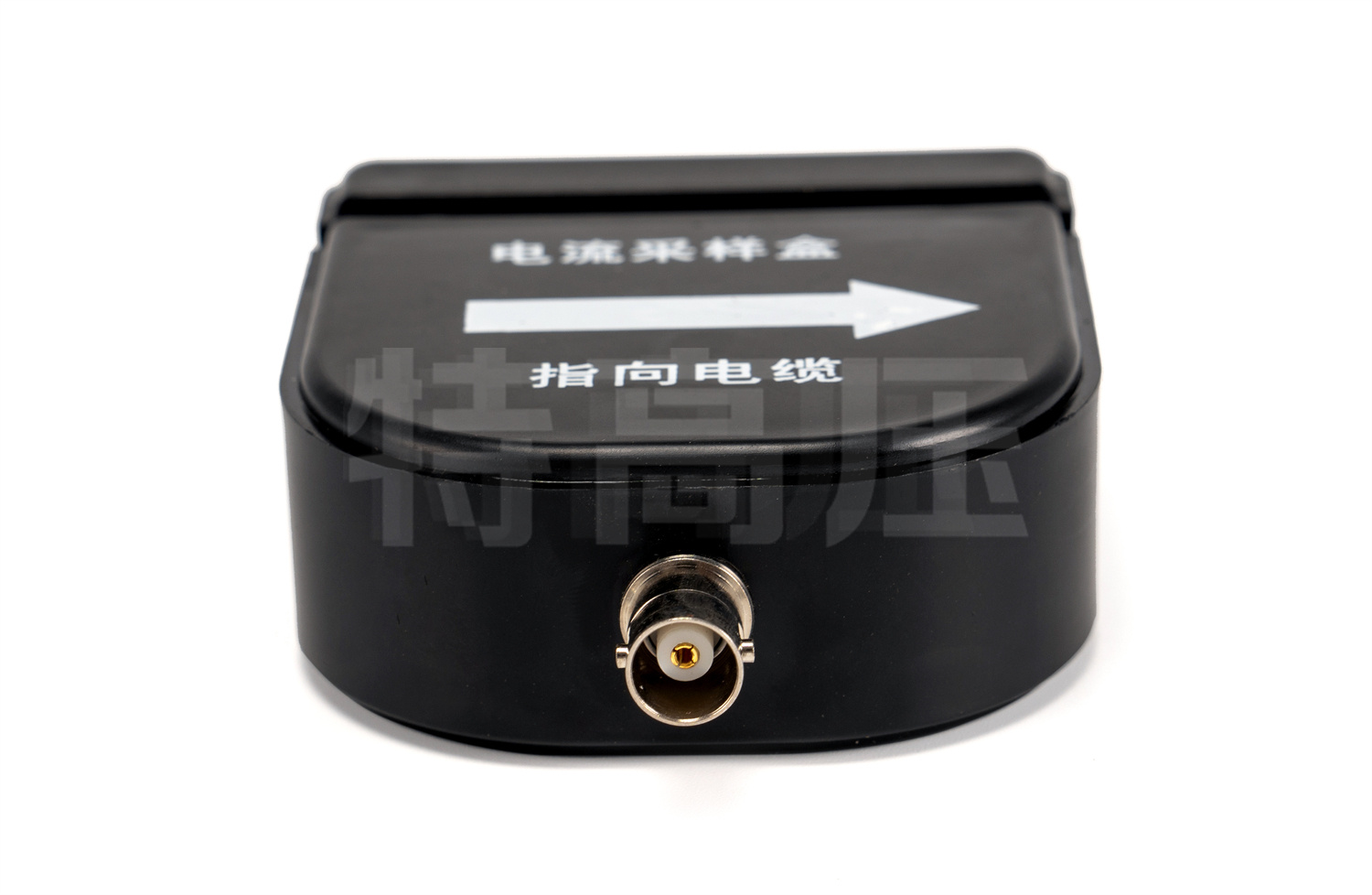

- 4、安全可靠：采用新型電流取樣器，一種全新的取樣方法，具有接線簡單，波形直觀容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。
- 5、高品質：關鍵部件全部采用進口元件，保證測試結果精準度。
- 6、外觀精美：采用堅固且耐磨性強的材料，使儀器的整體質感和使用壽命更長。
