用于高電壓、大容量的GIS、GIL電力設備的絕緣耐壓試驗、局部放電試驗以及GIS互感器的精度試驗
參考標準：DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86
- 所有高壓部件均封裝在一個屏蔽的空間內
- 集成的高壓隔離開關實現了設備的一機多用功能
- 能夠承受長途運輸?shù)膲毫?/li>
注：關于產品購買、技術維護等服務，歡迎致電!
充氣式無局放試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對充氣式無局放試驗變壓器的電壓等級的要求也越來越高，而油絕緣充氣式無局放試驗變壓器在體積上和重量上越來越不能滿足現場工作的要求。隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的絕緣介質六氟化硫氣體（SF6）推向了電力設備應用領域。由于六氟化硫氣體良好的絕緣性能和滅弧性能，及不燃燒性，使得它作為新的絕緣介質得以廣泛應用電力系統。
我廠經過多年的努力，研究成功了充氣式超輕型充氣式無局放試驗變壓器，本產品與油浸式充氣式無局放試驗變壓器相比具有體積小、重量輕、無油污染、不受氣候變化的影響，電暈極小等優點，單臺電壓可達 300KV。
產品別稱：GIS高壓開關柜交流耐壓及局部放電檢測系統、GIL電纜交流耐壓及局部放電試驗裝置
產品參數
技術參數
| 輸入電壓 V | 200 | 200 | 400 | 400 | 400 | 400 |
| 輸出電壓 KV | 50 | 100 | 150 | 200 | 250 | 300 |
| 阻抗電壓 % | ≤8 | ≤6 | ≤5 | ≤5 | ≤5 | ≤5 |
| 空載電流 % | ≤6 | ≤6 | ≤5 | ≤5 | ≤5 | ≤5 |
| 波形畸變 % | <3 | <3 | <3 | <3 | <3 | <3 |
| 額定容量 | 50kVA | |||||
| 低壓電流 | 0～116.3A | |||||
| 低壓電壓 | 0～430V | |||||
| 高壓電壓 | 0～100kV | |||||
| 高壓電流 | 0～0.5A | |||||
| 儀表電壓 | 0～100V | |||||
| 電壓測量表頭精度 | 0.5 ％FS ±3 字 | |||||
| 電流測量表頭精度 | 0.5 ％FS ±3 字 | |||||
| 整體精度 | 4% | |||||
| 計時長度 | 0 ～ 999.9 M(特殊模式可用于長時間工作) | |||||
| 電源電壓 | AC380V ±10%；50Hz±2 Hz | |||||
| 使用環境 | 環境溫度 0～50 ℃ | |||||
| 相對濕度 | ≤85%RH | |||||
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、電壓、電流、時間、狀態信息及提示信息等數據 10 寸大屏液晶顯示，讀數清晰觀；
- 2、全中文界面，操作簡單明了，可適應多種應用場合；
- 3、 觸摸式操作，所有功能均可通過提前預設，提高了產品的安全性、可靠性；
- 4、狀態提醒功能，全中文引導式操作；
- 5、報警功能，合閘報警，5 秒鐘蜂鳴報警提示；電壓信號采集異常，蜂鳴報警；
- 6、急停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的急停；
- 7、自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，設備自動降壓，自動回到零位；
- 8、手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由觸摸鍵控制，設備自動判斷上/下限位，高壓過電壓、低壓電流保護高壓過電流保護；
- 9、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。
- 10、本儀器具有單臺操作或多臺操作轉換功能。

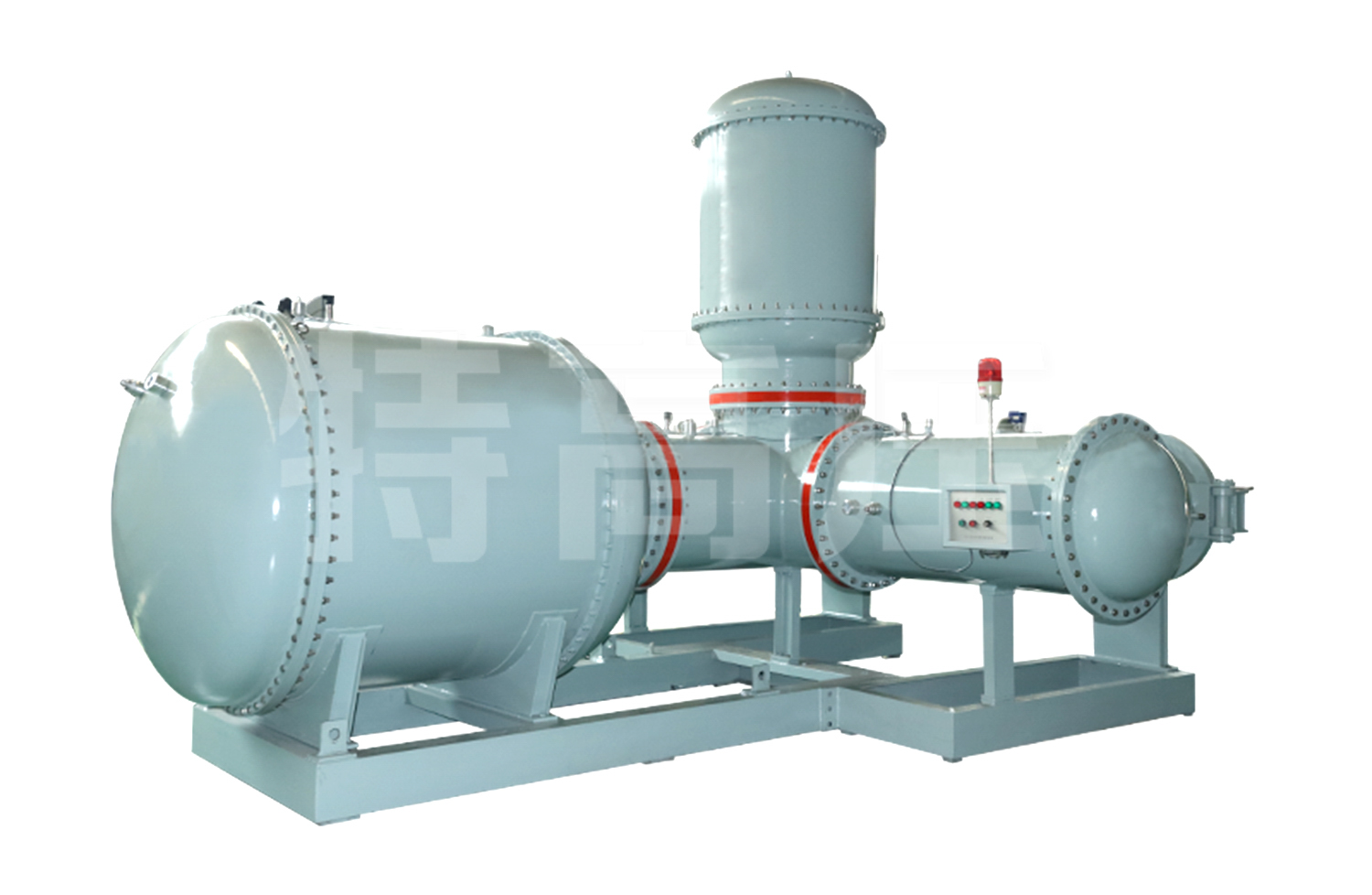

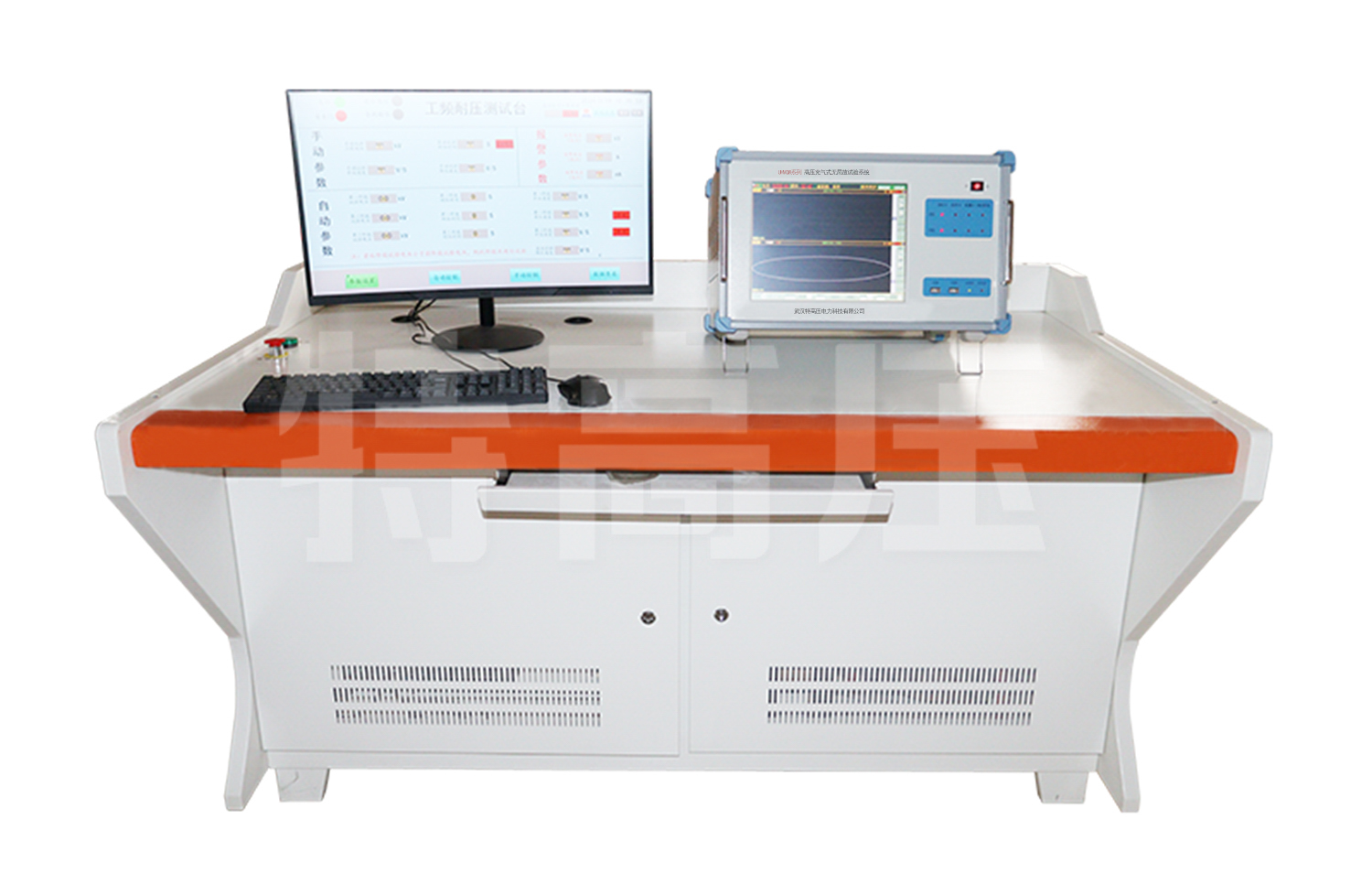

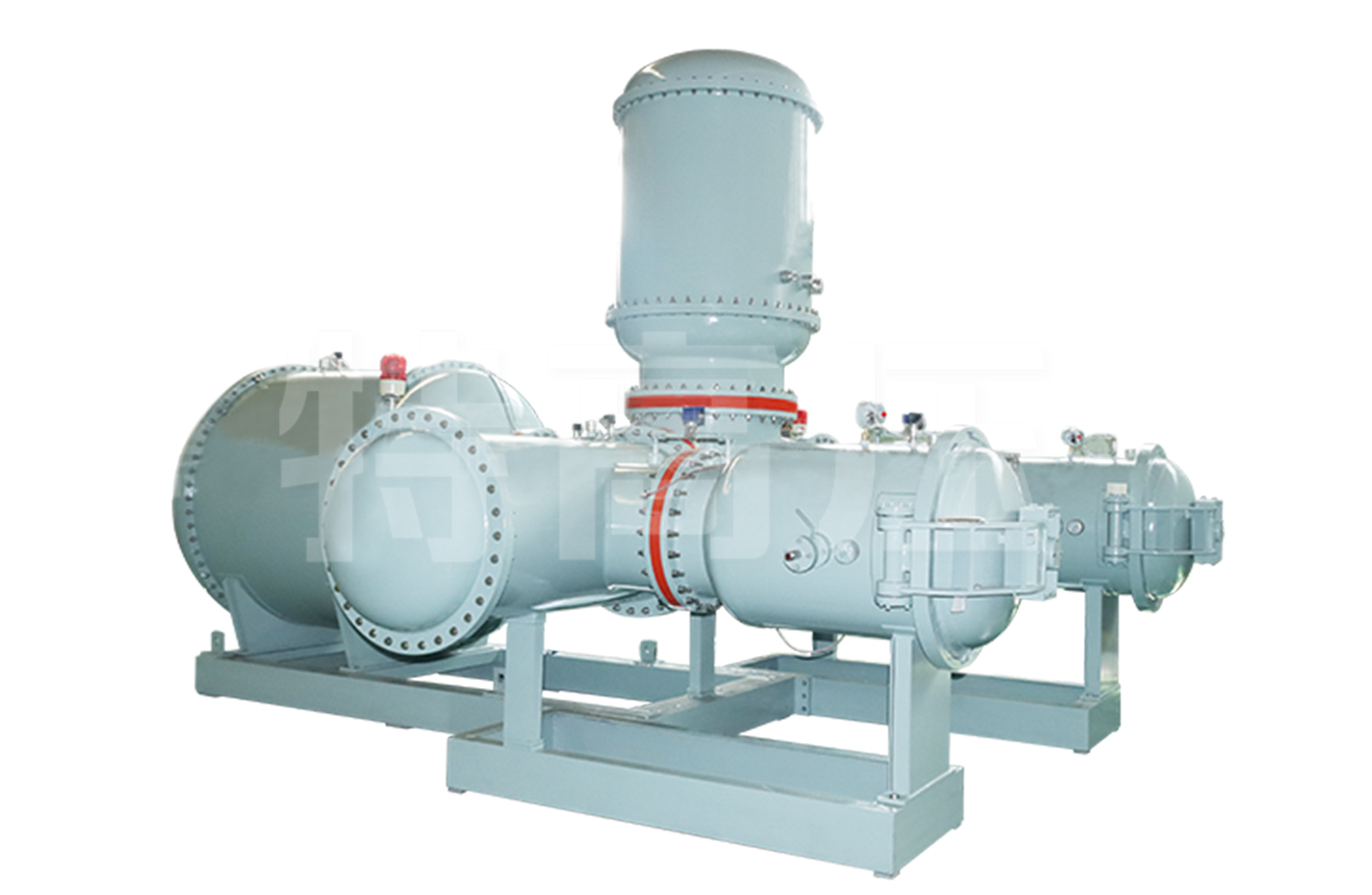

產品圖集
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
