用于高電壓、大容量的GIS、GIL電力設備的絕緣耐壓試驗、局部放電試驗以及GIS互感器的精度試驗
參考標準：DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86

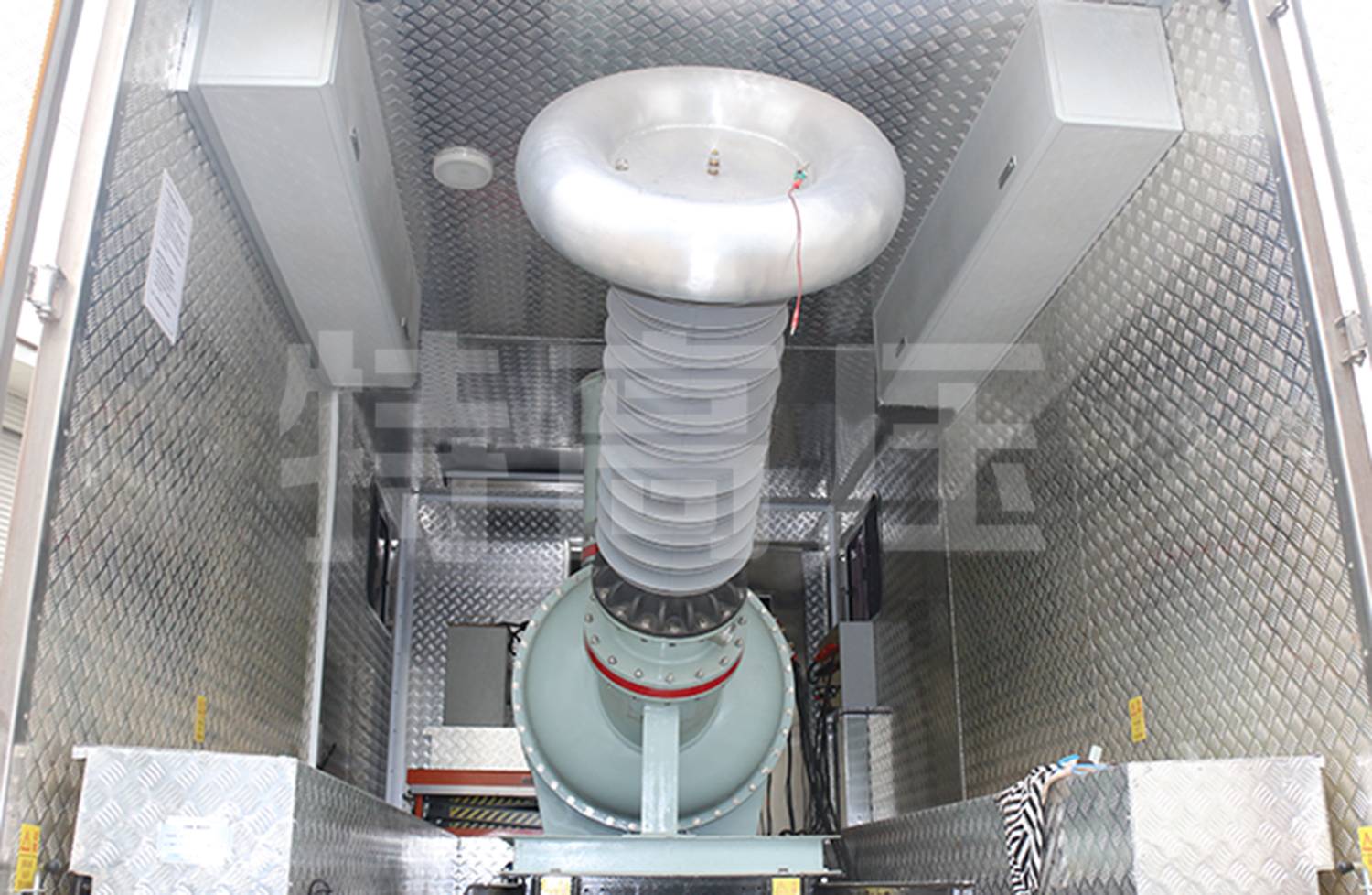

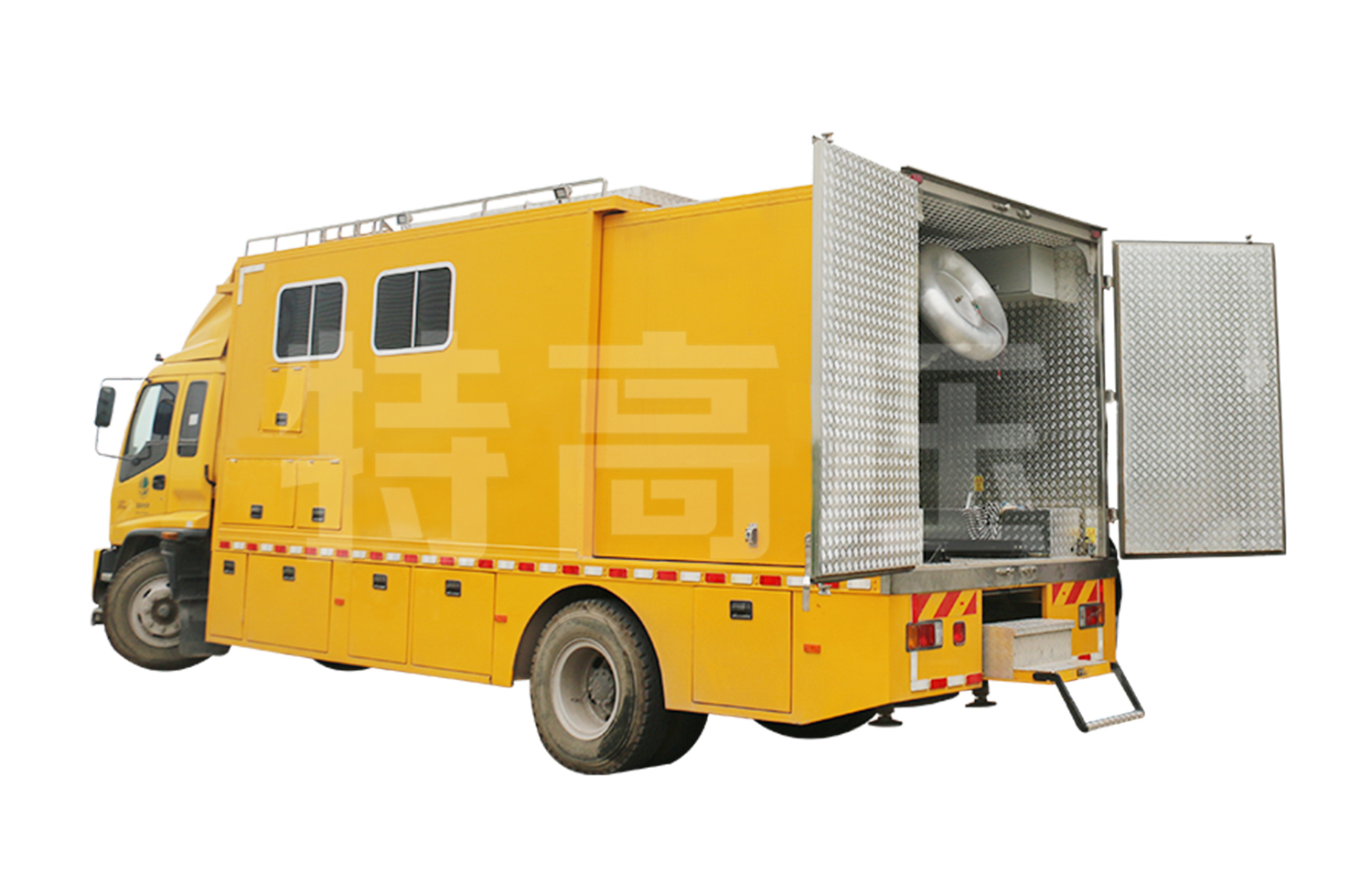

- 采用車載式液壓升降裝置，移動方便，便于現場試驗
- 高電壓全密封在一個屏蔽的空間，試驗安全可靠
- 整體局放量可控制在1-3pc內
注：關于產品購買、技術維護等服務，歡迎致電!
隨著我國電力行業的發展，電網的電壓等級越來越高，現已達到1000KV電壓等級。
電力發電、輸變電、供電及電力設備生產企業對試驗設備的電壓等級要求也越來越高，對試驗設備的容量要求也越來越大。因此，我公司根據市場的實際需求，研制成了高電壓大容量的UHVCW充氣式無局放組合電器試驗裝置。
UHVCW充氣式無局放組合電器試驗裝置，適用于高電壓、大容量的GIS、GIL電力設備的絕緣耐壓試驗、局部放電試驗以及GIS互感器的精度試驗。是GIS變電所、GIS、GIL電力設備生產廠家、盆式絕緣子、絕緣結構件生產廠家進行預防性試驗、出廠試驗必備裝置。
在該設備上增加一個高壓套管接口就能將高壓引出，可對傳統的高壓設備進行各種高壓試驗。
產品別稱：移動式式工頻耐壓試驗裝置，移動式SF6絕緣耐壓試驗裝置
產品參數
技術參數
| 參數 | 值 |
| 電壓等級 | 100kV、200kV、250kV、300kV、500kV、800kV、1000kV |
| 容量 | 50-2000kVA |
| 高壓產生的方式 | 高壓變壓器升壓和串聯諧振（工頻、變頻），所有升壓方式均為一級升壓無需串級升壓。 |
| 輸入電壓（一次電壓） | 0.35-10kV |
| 設備局部放電量 | 額定電壓下1-3pc（普通環境） |
| 溫升 | 額定電流運行60分鐘其溫升不大于65K（50Hz） |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、采用車載式液壓升降裝置,移動方便,便于現場試驗。
- 2、高電壓全密封在一個屏蔽的空間，試驗安全可靠。
- 3、整體局放量可控制在1-3pc內。
- 4、體積小可用最小的空間、組件重量輕。
- 5、內置高壓隔離開關，實現一機多用。
- 6、便于連接，直接與被試品連接，試驗更加方便。
- 7、能夠承受長距離運輸?shù)膱?jiān)固耐用結構。
- 8、系統電源容量的要求減小。

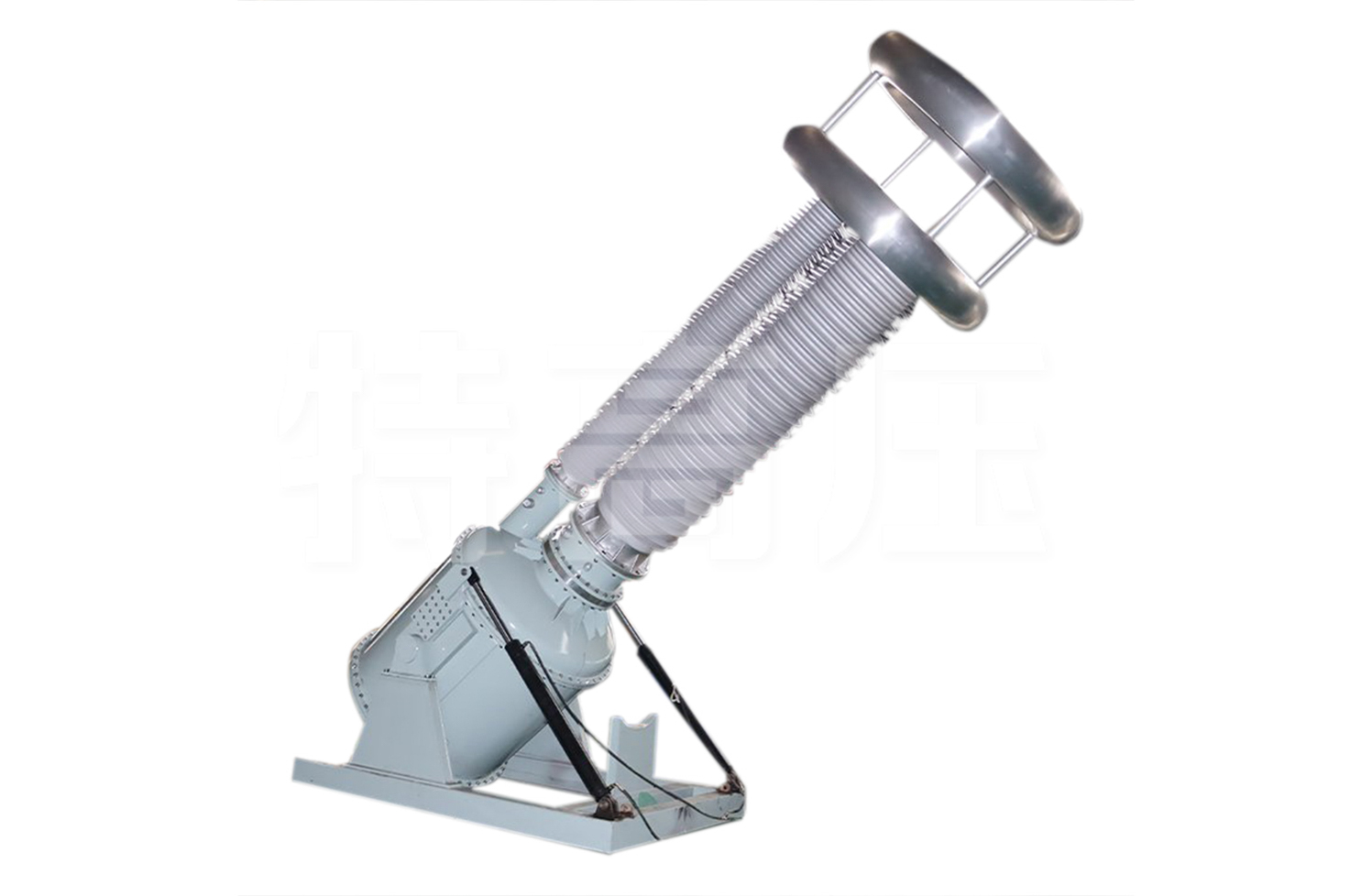

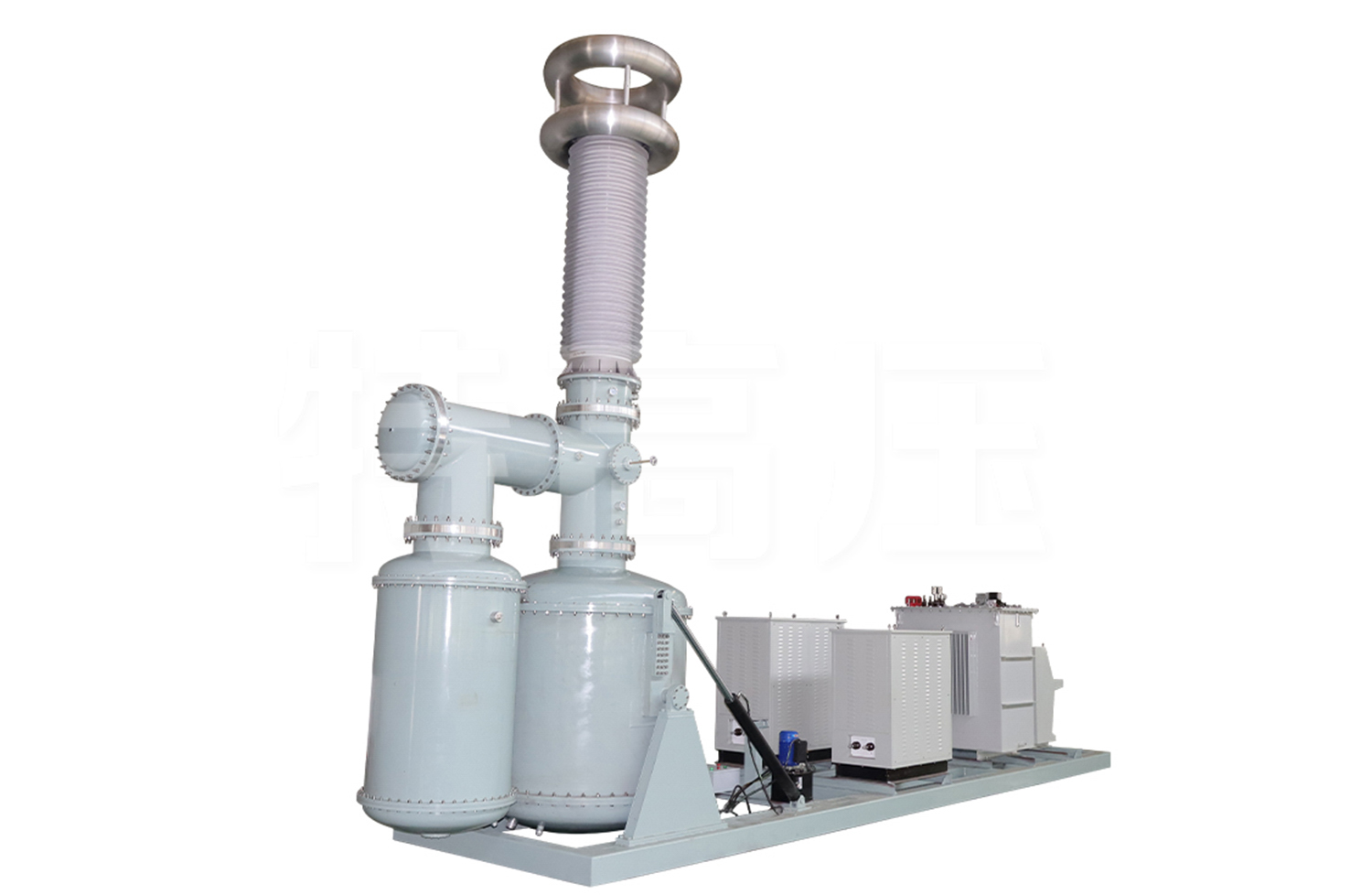

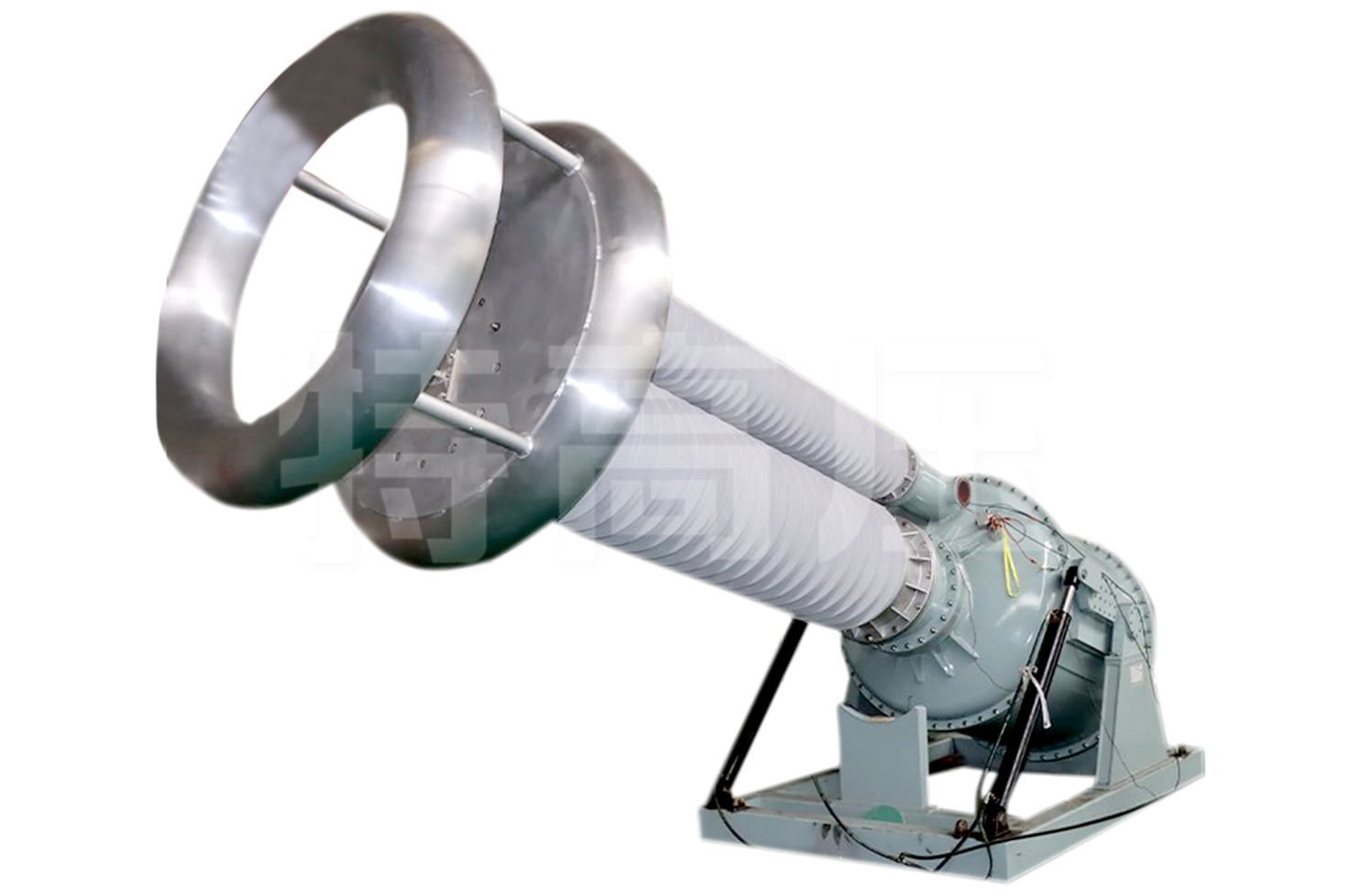

產品圖集
產品附件圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
