適用于電力系統對各種高壓電氣設備、絕緣材料進行工頻或直流高壓下的絕緣強度試驗
參考標準:DL/T 848.2-2018,DL/T 474.4-2018
- 電壓裕度大,電暈聲小,局放小
- 新式絕緣材料
- 質量可靠,穩定性好
注:關于產品購買、技術維護等服務,歡迎致電!

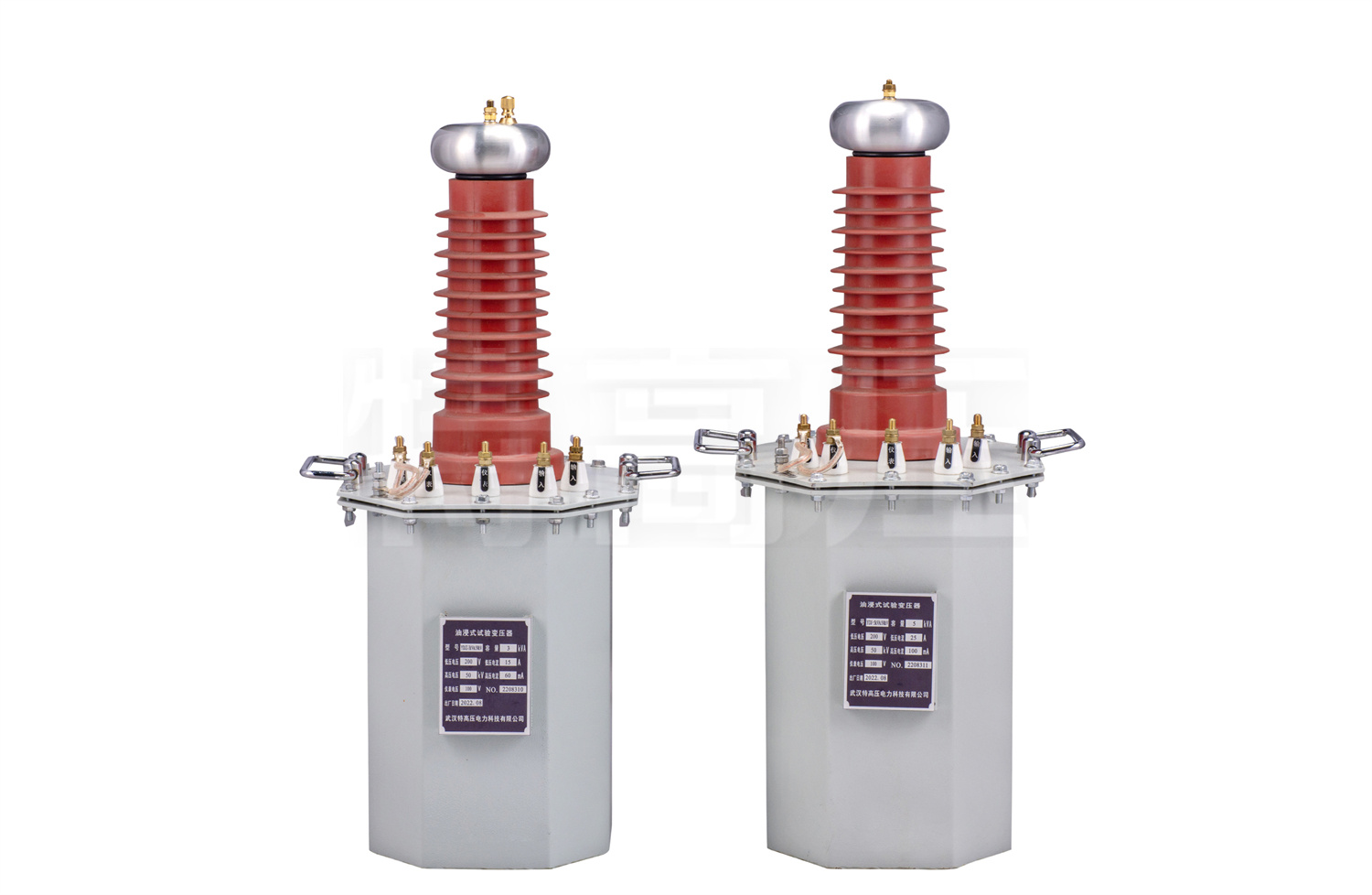

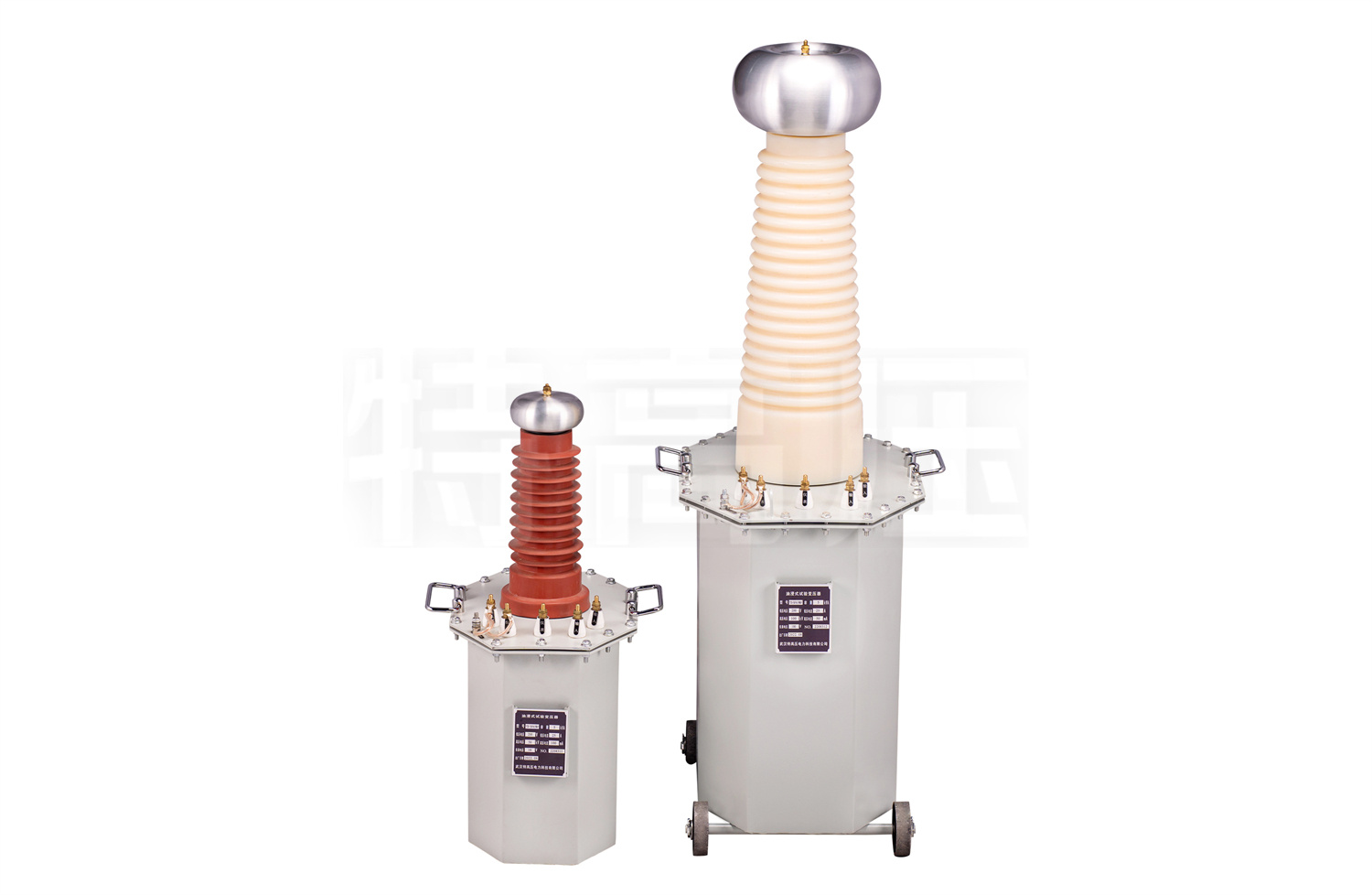

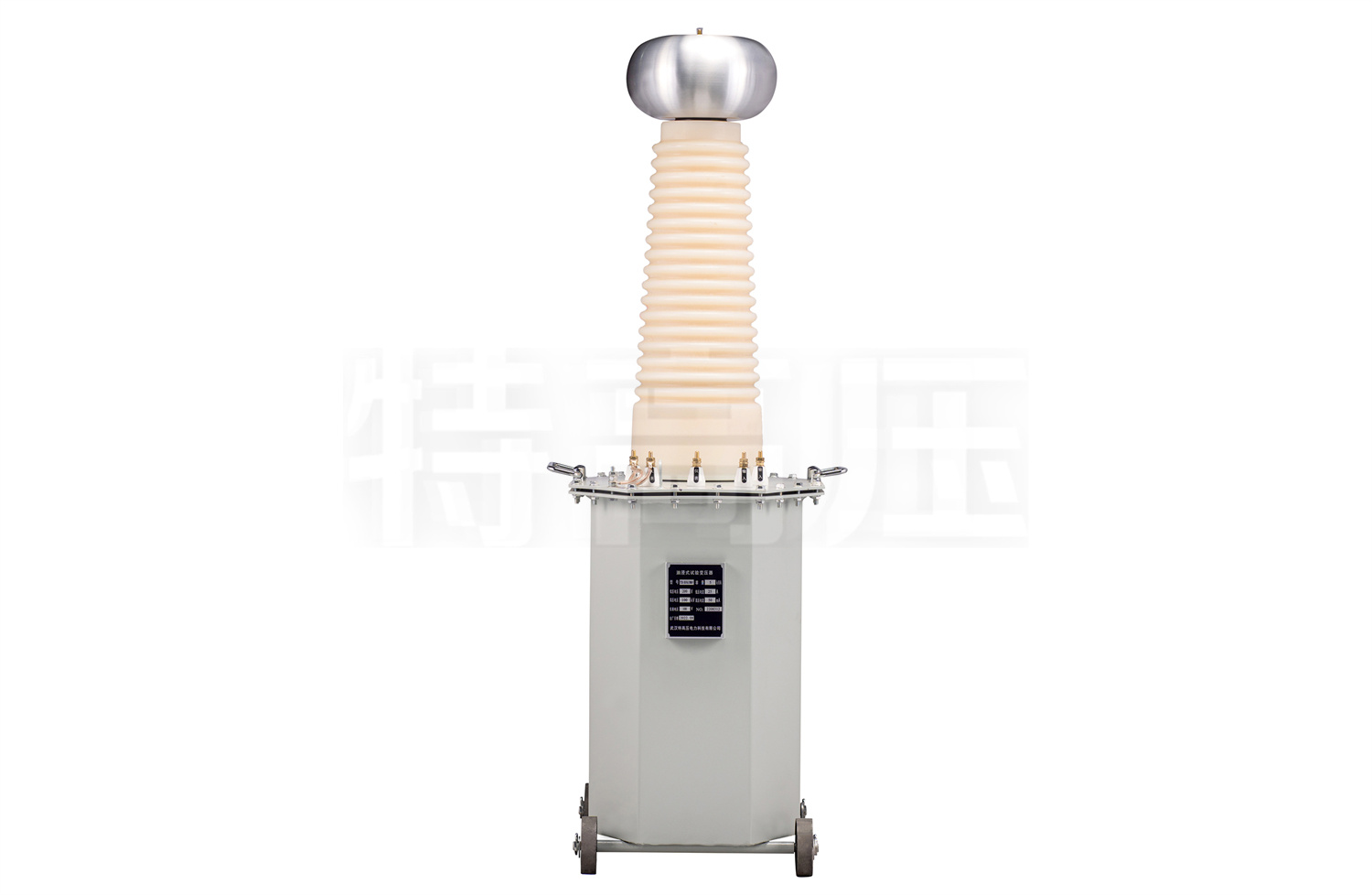

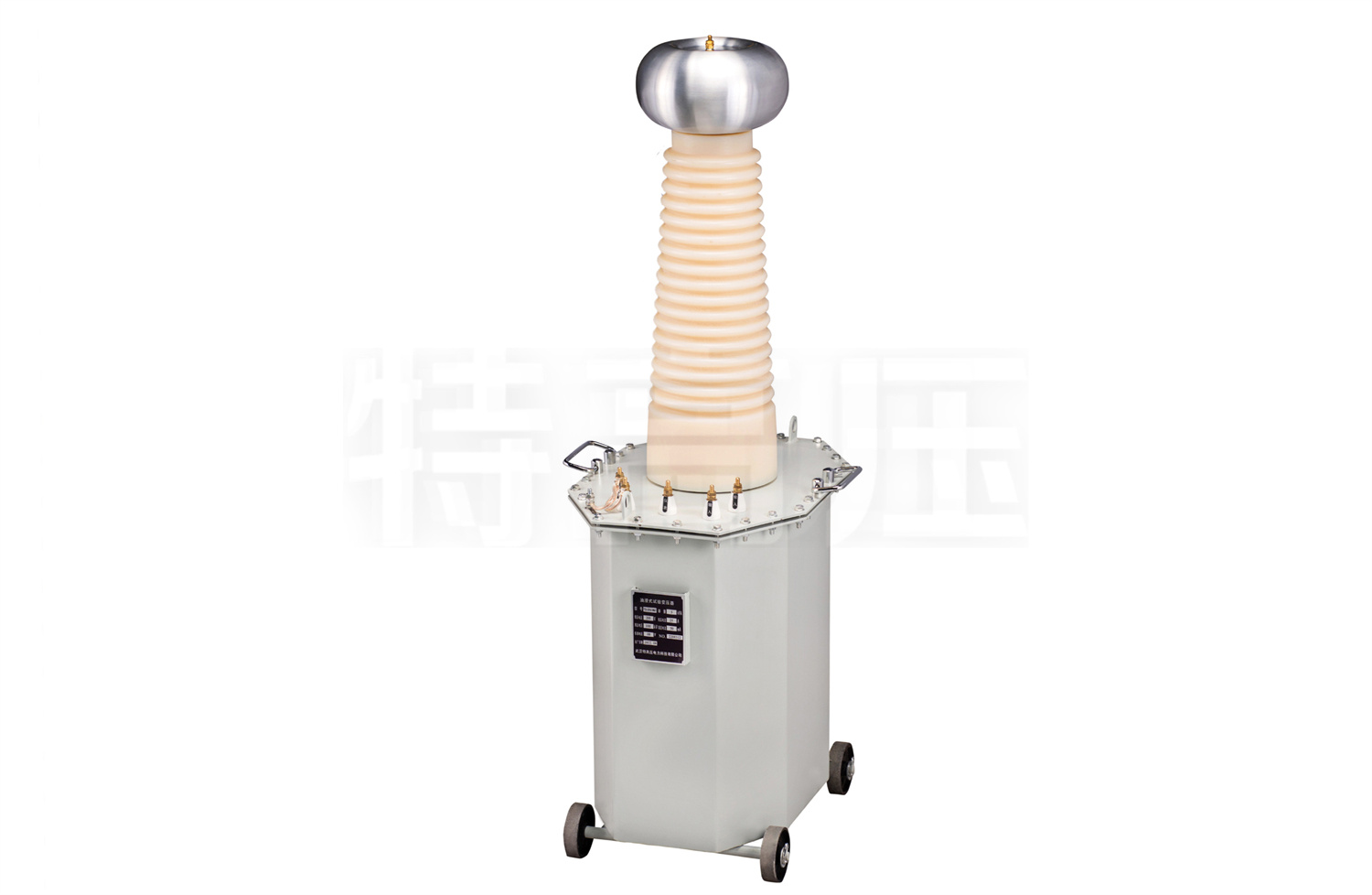

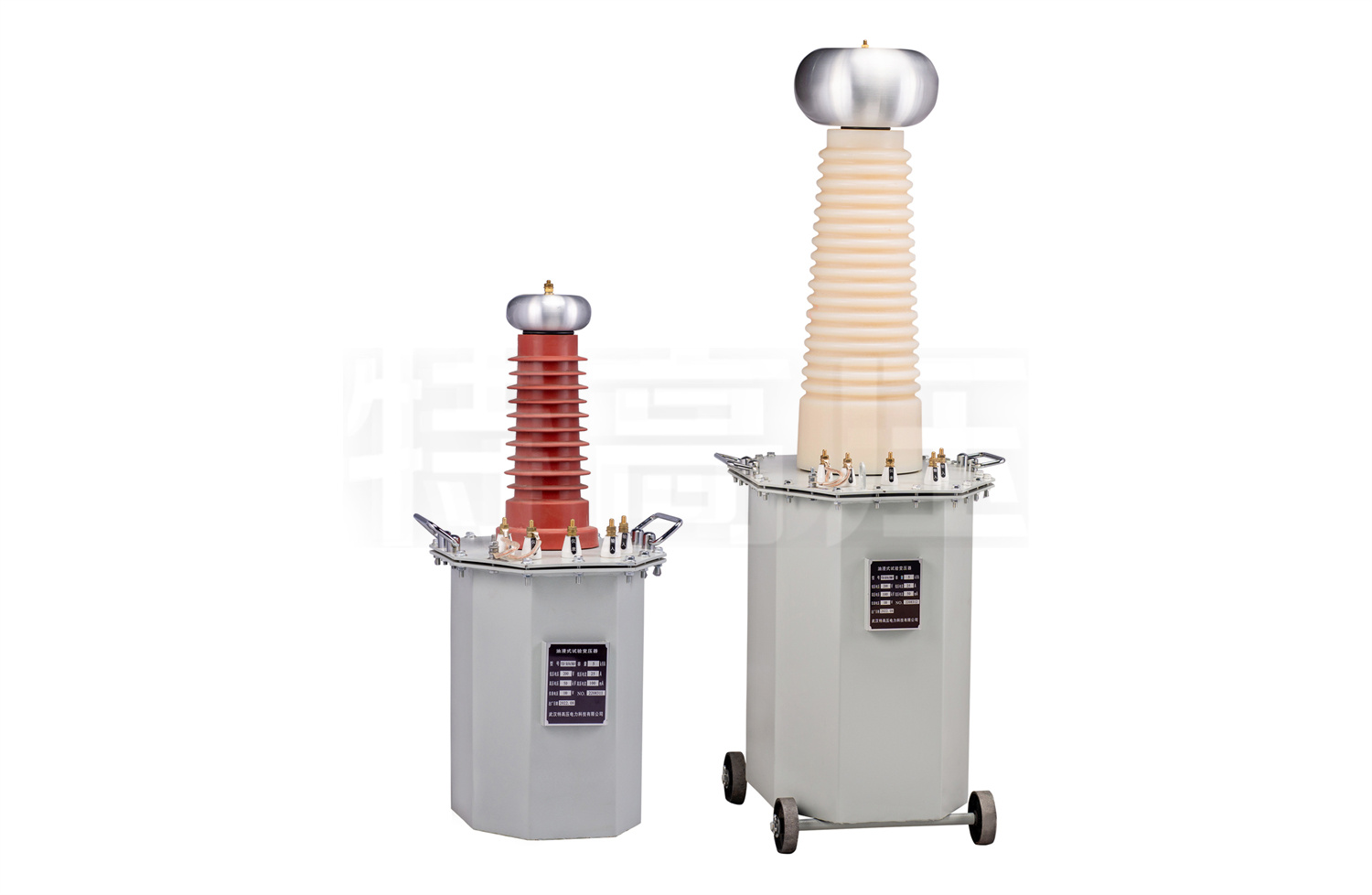

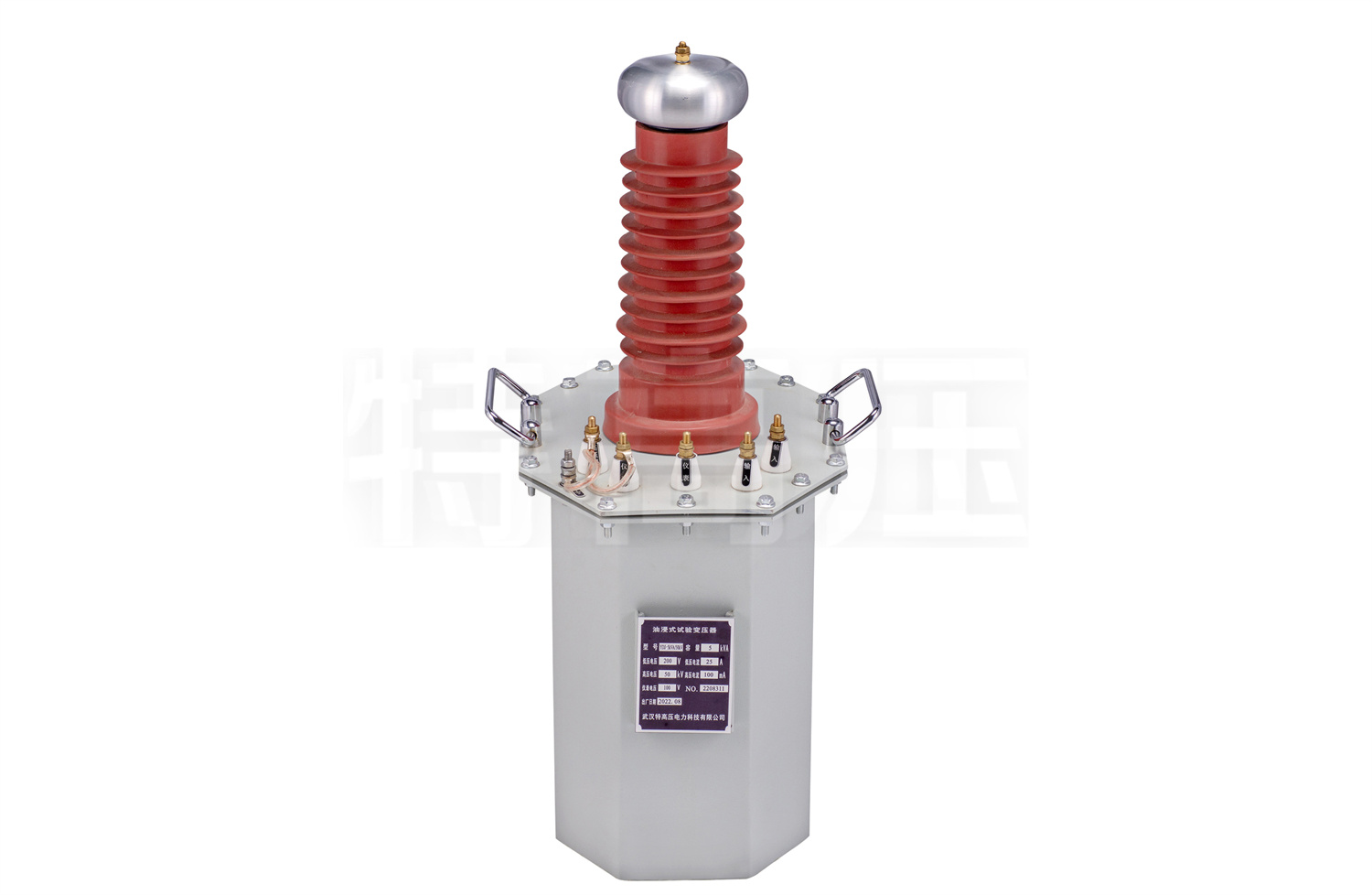

高壓試驗變壓器,是根據《試驗變壓器》標準在原同類產品基礎上經過大量改進后,研制生產的系列試驗變壓器,高壓試驗變壓器遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第2部分:工頻高壓試驗裝置》,研制生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。高壓試驗變壓器特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
產品別稱:油式試驗變壓器、油式變、高壓油浸式試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀
技術參數
規格型號 | 容量(kVA) | 高壓電壓(kV) | 高壓電流(mA) | 低壓輸入 | 變比(高/儀) | 溫升℃(30分鐘) | |
電壓(V) | 電流(A) | ||||||
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10 |
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 |
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 |
YDJ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10 |
YDJ-30/50 | 30 | 50 | 600 | 400 | 75 | 500 | 10 |
YDJ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10 |
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
YDJ-10/100 | 10 | 100 | 100 | 400 | 25 | 1000 | 10 |
YDJ-10/25 | 10 | 25 | 400 | 400 | 25 | 1000 | 10 |
YDJ-20/100 | 20 | 100 | 200 | 400 | 50 | 1000 | 10 |
YDJ-30/100 | 30 | 100 | 300 | 400 | 75 | 1000 | 10 |
YDJ-50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 |
YDJ-15/150 | 15 | 150 | 100 | 400 | 37.5 | 1000 | 10 |
YDJ-20/150 | 20 | 150 | 133 | 400 | 50 | 1000 | 10 |
YDJ-30/150 | 30 | 150 | 200 | 400 | 75 | 1000 | 10 |
YDJ-50/150 | 50 | 150 | 333 | 400 | 125 | 1000 | 10 |
YDJ-100/150 | 100 | 150 | 667 | 400 | 250 | 1000 | 10 |
YDJ-50/200 | 50 | 200 | 250 | 400 | 125 | 1000 | 10 |
YDJ-100/200 | 100 | 200 | 500 | 400 | 250 | 1000 | 10 |
YDJ-150/200 | 150 | 200 | 750 | 400 | 375 | 1000 | 10 |
YDJ-200/200 | 200 | 200 | 1000 | 400 | 500 | 1000 | 10 |
YDJ-300/200 | 300 | 200 | 1500 | 400 | 750 | 1000 | 10 |
YDJ-50/300 | 50 | 300 | 170 | 400 | 125 | 1000 | 10 |
YDJ-100/300 | 100 | 300 | 333 | 400 | 250 | 1000 | 10 |
YDJ-150/300 | 150 | 300 | 500 | 400 | 375 | 1000 | 10 |
YDJ-200/300 | 200 | 300 | 667 | 400 | 500 | 1000 | 10 |
YDJ-300/300 | 300 | 300 | 3000 | 400 | 750 | 1000 | 10 |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線:400-016-1896
- 1、高壓試驗變壓器選材優良,質量可靠,穩定性好
- 2、電壓裕度大,電暈聲小,局放小
- 3、采用新式絕緣材料,體積小,重量輕便
