主要用于校驗各種避雷器計數器動作的可靠性及校驗監測儀泄漏電流表頭的良好性
參考標準：JB/T 10492-2011
- 校驗計數器動作和校驗泄漏電流表頭
- 320×240高清彩色觸摸屏、人機對話
- 標配內帶高能鋰離子電池，特別適合無電源場
注：關于產品購買、技術維護等服務，歡迎致電!
避雷器放電計數器是用來監測避雷器放電動作的一種高壓電器，其構造由非線性電阻、電磁計數器和一些電子元件組成。在正常運行電壓下，流過計數器的漏電流非常小，計數器不動作。當避雷器通過雷電波、操作波和工頻過電壓時，強大的工作電流從計數器的非線性電阻通過，經過直流變換，對電磁線圈放電而使計數器吸動一次，來實現測量避雷器動作次數的裝置。在結構上采用電阻片取壓，電磁線圈動作，計數器顯示，透明玻璃罩、密封橡皮墊、底版及法蘭等進行卡裝密封，高壓出線端從底板中心引出。避雷器放電計數器由于密封不良，在運行過程中可能進入潮氣和水分，使內部元件銹蝕，導致不能正常動作，計數器動作的可靠性對于電力系統非常重要，它是記錄避雷器在正常運行中受到雷擊次數統計的一個重要參數。它能為電力系統工作人員提供有針對性對避雷器進行檢驗的重要儀據。所以《規程》規定，每年至少應檢查一次。
本避雷器計數器校驗儀主要用于校驗各種避雷器計數器動作的可靠性及校驗監測儀泄漏電流表頭的良好性。適用于閥型避雷器（包括炭化硅普通閥型
產品別稱：避雷器放電計數器測試儀、放電計數器測試儀、放電計數器校驗儀、雷擊計數器校驗器、雷擊計數器校驗儀
產品參數
技術參數
| 輸出電壓 | DC10～1800V可調（步進值1V）滿足各類計數器動作電壓 |
| 電 容 量 | 10μF |
| 放電電流 | 大于100A，輸出沖擊電流符合波形8/20μS |
| 電流校驗 | 輸出校驗電流 DC0.10～30mA可調（根據表頭最大電流值設置） |
| 可進行5檔步進設置，步進值可調。 | |
| 按設置值自動輸出，自動停止。 | |
| 電流方式峰值/有效值可選，滿足各類監測儀的表頭校驗。 | |
| 輸出精度1%。 | |
| 計數器歸零 | 最高設置上限可達999 |
| 設置后自動動作，自動計數 | |
| 清零后自動停止，無需人為干預。 | |
| 存儲空間 | 儀器自帶大容量存儲芯片，存儲數據可達10000條 |
| 供電方式 | 可充電鋰電池，一次充滿電，可進行動作測試2000次以上 |
| 電池容量 | 8.4V/4000Mah。 |
| 儀器外型 | 172mm×223mm×68mm |
| 儀器重量 | 1kg |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征

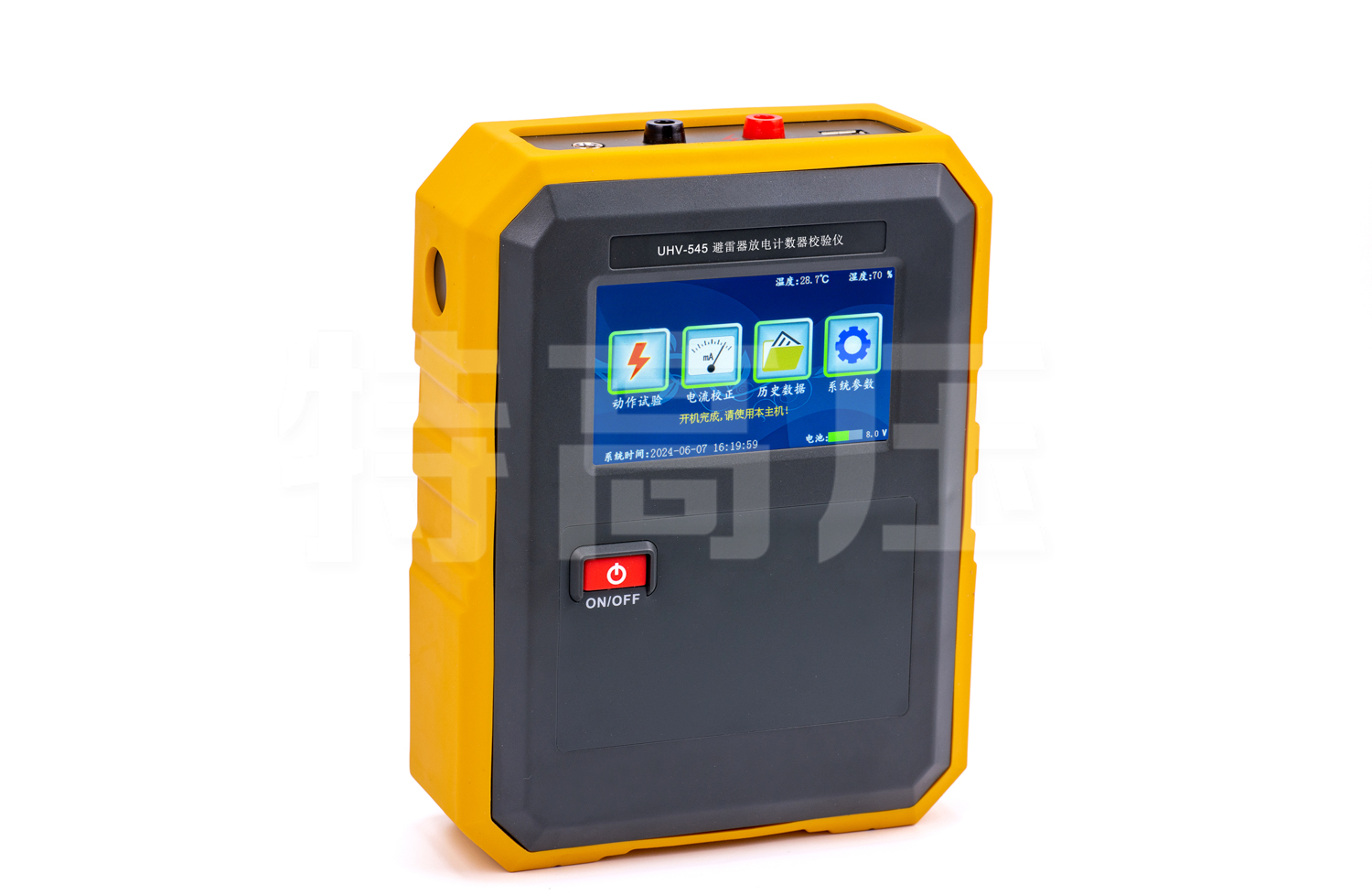

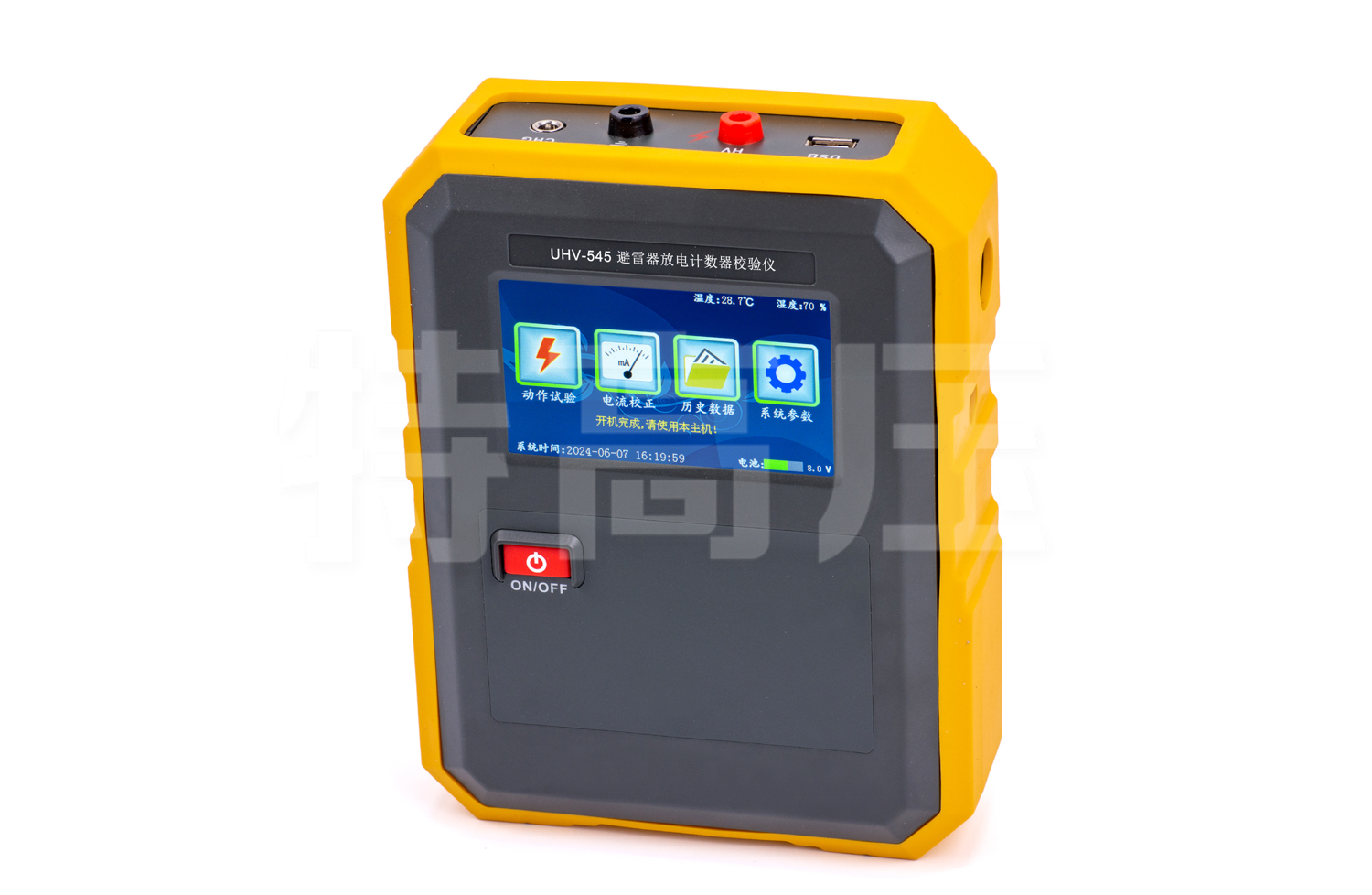

- 1、手持設備：本機為手持終端，使用小巧可靠，支持一鍵開關機。
- 2、一機兩用：校驗計數器動作和校驗泄漏電流表頭。

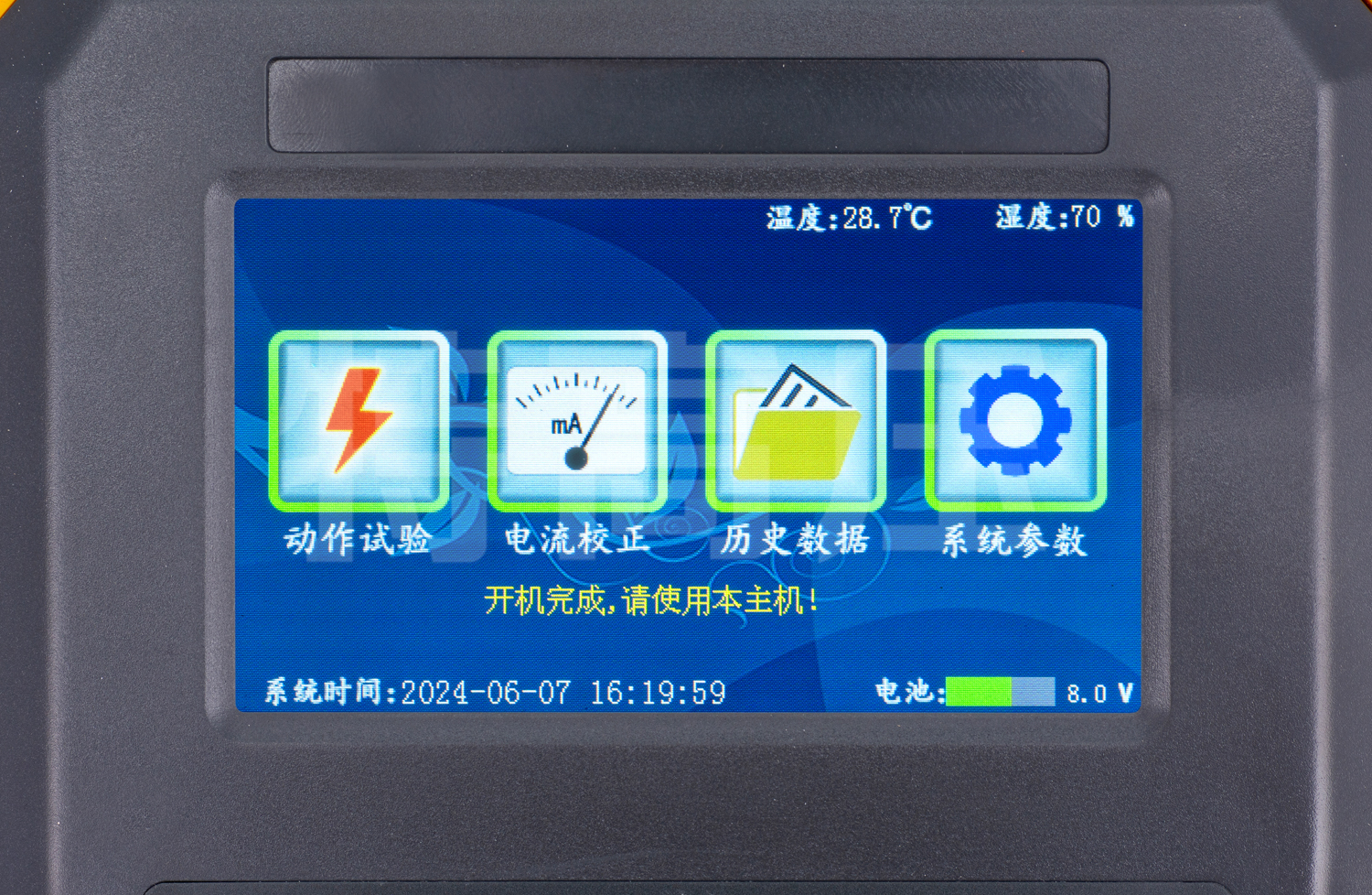

- 3、彩色觸摸屏：320×240高清彩色觸摸屏、人機對話。
- 4、內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。
- 5、內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。
- 6、溫濕度測試：高精度顯示當前的溫度和濕度數據。
- 7、海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。
- 8、U盤導出試驗數據：配有U盤導出數據功能，導出word文件。
- 9、藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。
- 10、內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。
- 11、中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。
- 12、中英切換：可以直接界面切換英文界面，兼容中外使用場合（選配）。

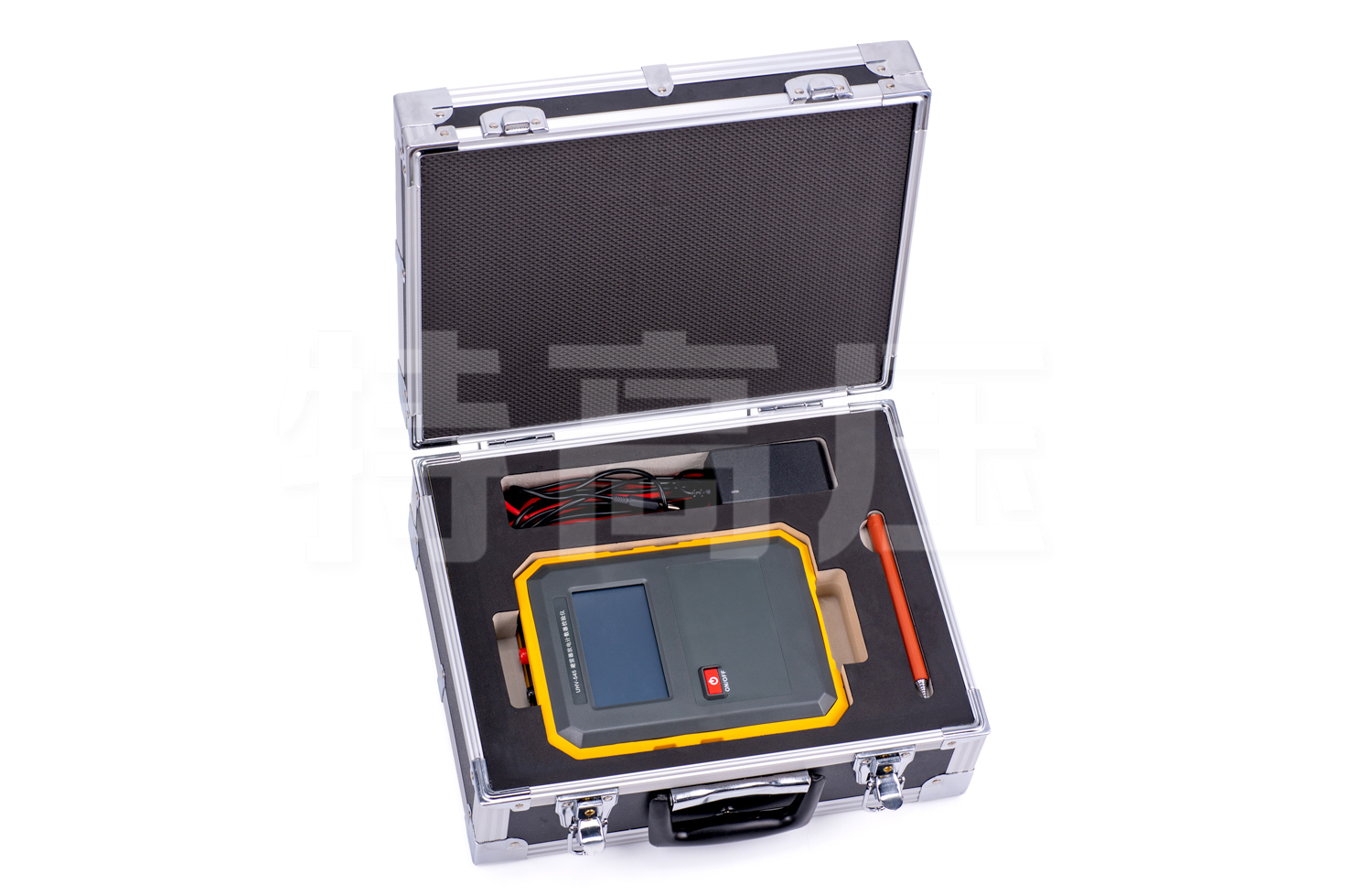

- 13、測試方便：本儀器配件中配有一套測試線，同時還有一個拉桿線，能夠滿足不同試驗方式的需要。
- 14、通信靈活：選配串口RS232或RS485的MODBUS通信(選配)
- 15、高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。
- 16、安全可靠：儀器外殼采用ABS塑料材質，高壓輸出無金屬外露，操作者安全有保障，不會被電擊。

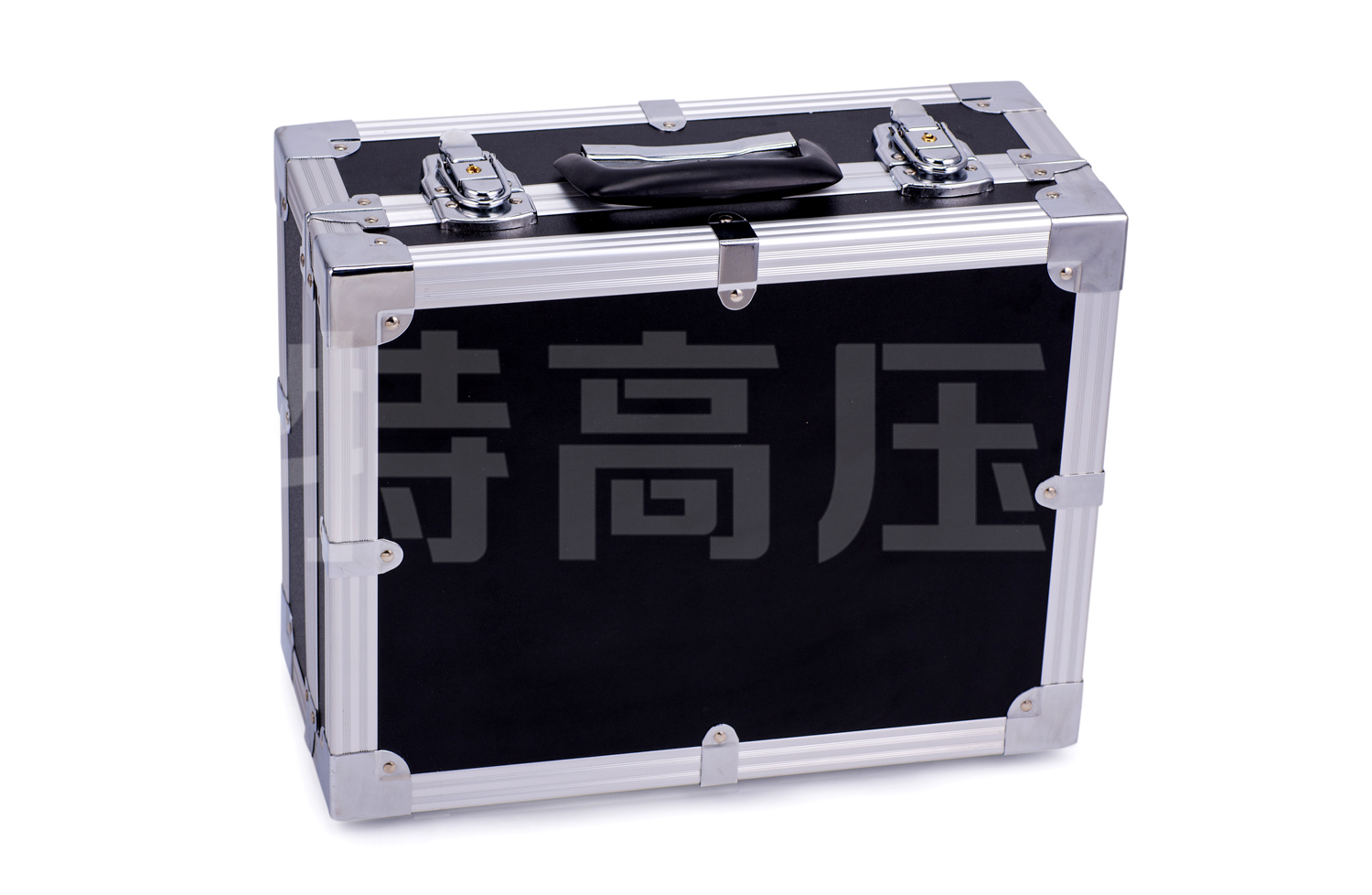

- 17、攜帶方便：本機為手持式，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。
