UHV-75kVA/75kV 串聯諧振方案

適用于大容量,高電壓的電容性試品的交接和預防性試驗

參考標準:GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018

  • 裝置具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能
  • 整個裝置單件重量很輕,便于現場使用
  • 采用了DSP平臺技術

注:關于產品購買、技術維護等服務,歡迎致電!

滿足試品范圍

1、10kV/300mm2電纜1.5km的交流耐壓試驗,電容量≤0.5632μF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。

2、35kV/300mm2電纜0.35km的交流耐壓試驗,電容量≤0.0681μF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間60min。

3、35kV主變的交流耐壓試驗,電容量≤0.02μF,試驗頻率45-65Hz,試驗電壓不超過68kV,試驗時間1min。

4、10kV開關等電氣設備的交流耐壓試驗,試驗頻率30-300Hz,試驗電壓不超過42kV,試驗時間1min。

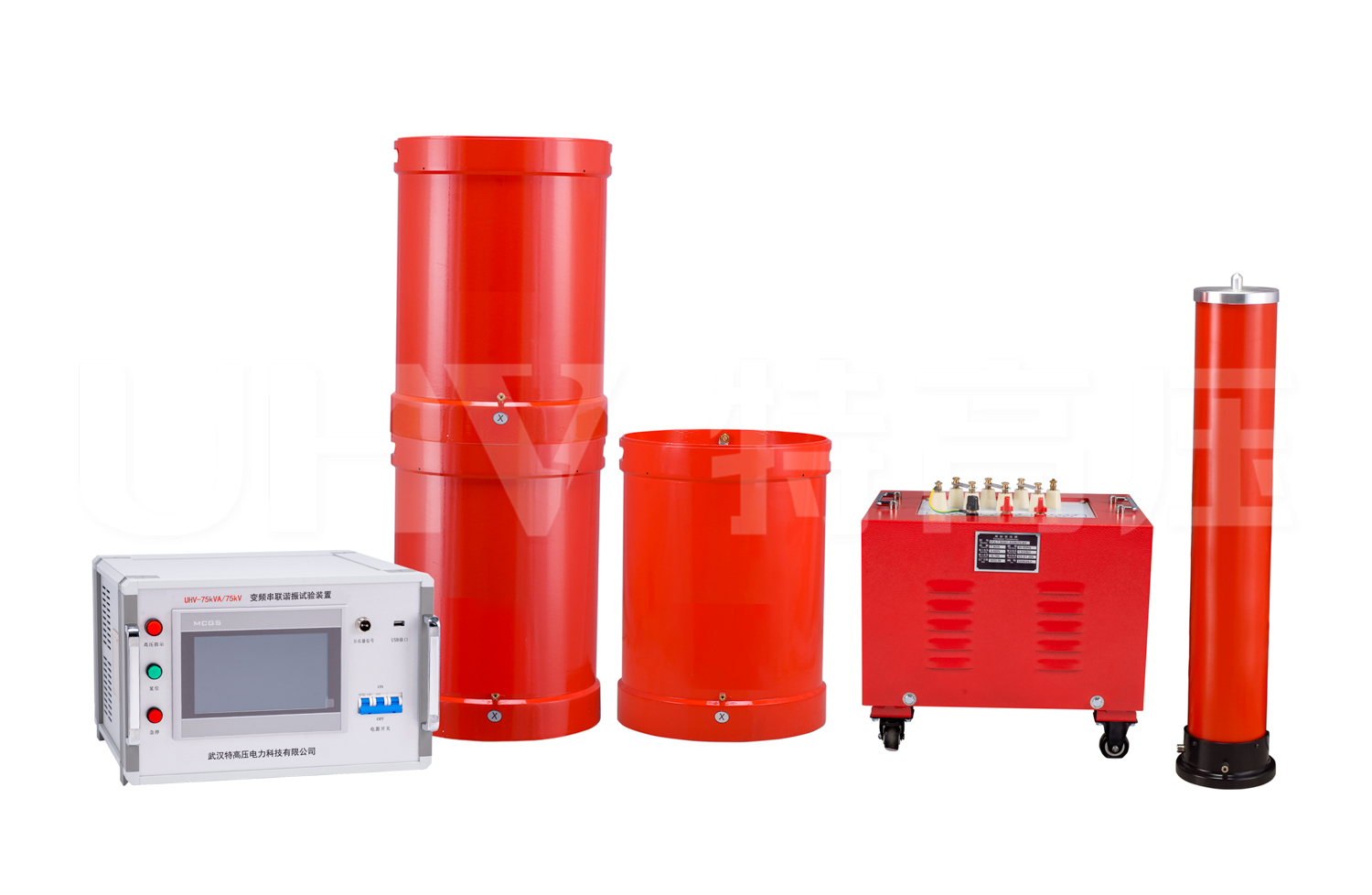

裝置主要組成

序號設備名稱規格型號單位數量
1變頻電源UHV-4kW1
2激勵變壓器UHV-4kVA/1.5/3/6kV/0.4kV1
3高壓電抗器UHV-25kVA/25kV3
4電容分壓器UHV-1000pF/80kV1

主要技術參數及功能

額定容量75kVA
額定電壓25k;75kV
額定電流3A;1A
測量精度系統有效值1.5級
工作頻率30-300Hz
裝置輸出波形正弦波
品質因素裝置自身Q≥30(f=45Hz)
波形畸變率輸出電壓波形畸變率≤1%
輸入電源單相220或三相380V電壓,頻率為50Hz
工作時間額定負載下允許連續60min;過壓1.1倍1分鐘
溫升額定負載下連續運行60min后溫升≤65K
保護功能過壓、過流、零位啟動、系統失諧(閃絡)等保護功能
環境溫度-20℃-55℃
相對濕度≤90%RH
海拔高度≤3000米

裝置容量驗證(裝置容量定為75kVA,分三節電抗器,電抗器單節為25kVA/25kV/1A/110H。)

序號試驗試驗頻率試驗電流
110kV/300mm2電纜1.5km的交流耐壓試驗,電容量≤0.5632μF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。使用電抗器三節并聯,則L=110/3=36.7Hf=1/2π√LC=1/(2×3.14×√36.7×0.5632×10-6)=35.01HzI=2πfCU =2π×35.01×0.5632×10-6×22×103=2.73A
235kV/300mm2電纜0.35km的交流耐壓試驗,電容量≤0.0681μF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間60min。使用三節電抗器串聯(互感系數1.2),L=110×3×1.2=396Hf=1/2π√LC=1/(2×3.14×√396×0.0681×10-6)=30.65HzI=2πfCU =2π×30.65×0.0681×10-6×52×103=0.68A
335kV主變的交流耐壓試驗,電容量≤0.02μF,試驗頻率45-65Hz,試驗電壓不超過68kV,試驗時間1min。使用電抗器三節串聯(互感系數1.2),則L=110×3×1.2=396Hf=1/2π√LC=1/(2×3.14×√363×0.02×10-6)=56.55HzI=2πfCU =2π×56.55×0.02×10-6×68×103=0.48A

試驗時設備組合方式

組合方式 被試品對象
電抗器選擇
(25kVA/25kV三節)
激勵變壓器
輸出端選擇
試驗電壓
(kV)
10kV/300mm2電纜1.5km使用電抗器三節并聯1.5kV≤22kV
35kV/300mm2電纜0.35km使用電抗器三節串聯3kV≤52kV
35kV主變的交流耐壓試驗使用電抗器三節串聯6kV≤68kV
10kV開關等電氣設備使用電抗器三節串聯3kV≤42kV

系統配置參數

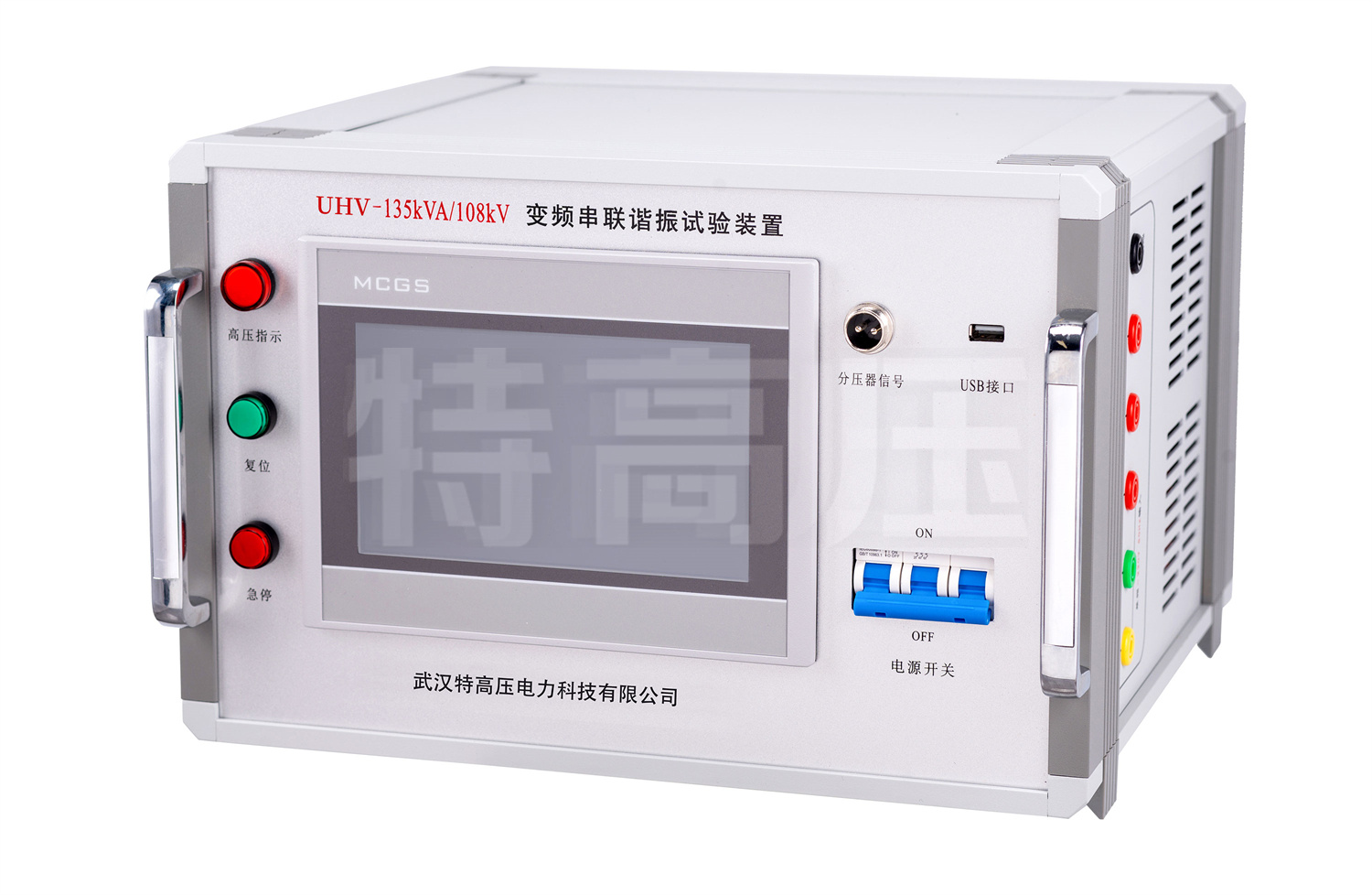

(一) 變頻電源UHV-4kW(1臺)
額定輸出容量4kW
工作電源220/380±10%V(單/三相),工頻
輸出電壓0-400V
額定輸入電流10A
額定輸出電流10A
電壓分辨率0.01kV
電壓測量精度1.5%
頻率調節范圍30-300Hz
頻率調節分辨率≤0.1Hz
頻率穩定度0.1%
運行時間額定容量下連續60min
額定容量下連續運行60min元器件最高溫度≤65K
噪聲水平≤50dB
尺寸(長寬高mm)400×280×400
重量約10kg
(二) 激勵變壓器UHV-4kVA/1.5/3/6kV/0.4kV(1臺)
額定容量4kVA
輸入電壓0-400V
輸出電壓1.5/3/6kV
結構干式
尺寸(長寬高mm)450×330×430
重量約45kg

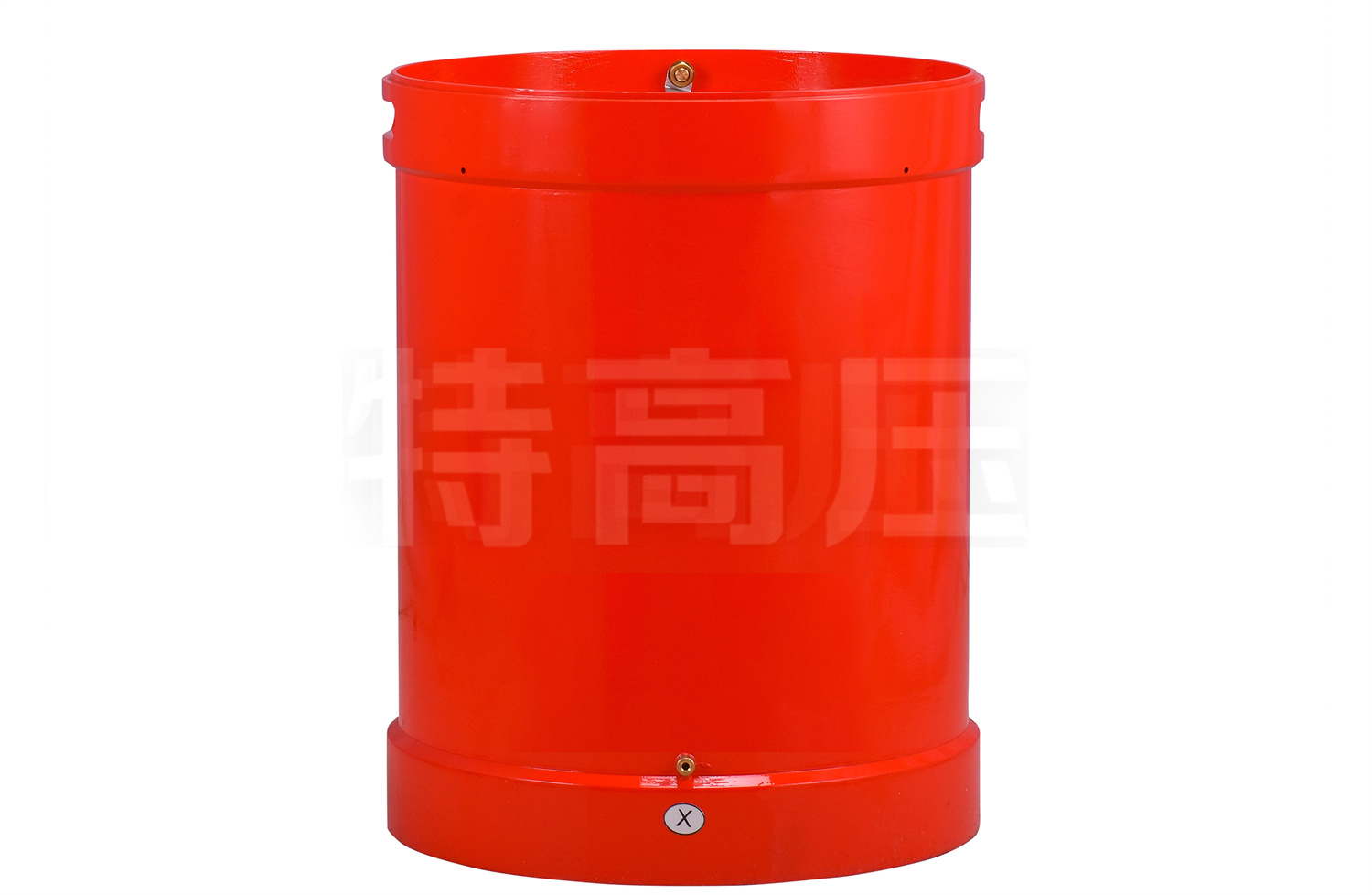

(三) 高壓電抗器UHV-25kVA/25kV(3節)
額定容量25kVA
額定電壓25kV
額定電流1A
電感量110H/單節
品質因素Q≥30(f=45Hz)
結構干式
尺寸(內徑高mm)    ∅282×435
重量約45kg
(四) 電容分壓器UHV-1000pF/80kV(1套)
額定電壓80kV
高壓電容量1000pF
介質損耗tgσ≤0.5%
分壓比1000:1
測量精度有效值1.5級
尺寸(內徑高mm)∅140×1000
重量約8kg

供貨清單

序號設備名稱型號及規格單位數量
1變頻電源UHV-4kW1
2激勵變壓器UHV-4kVA/1.5/3/6kV/0.4kV1
3高壓電抗器UHV-25kVA/25kV3
4電容分壓器UHV-1000pF/80kV1
5內部連接線
1
6出廠檢驗報告
1
7使用說明書
1
8產品合格證
1
9裝箱清單
1

參考實驗標準

DL/T 596-1996《電力設備預防性試驗規程》
GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》
GB10229-88《電抗器》
GB1094《電力變壓器》
GB1094.1-GB1094.6-96《外殼防護等級》
GB2900《電工名詞術語》
GB/T16927.1~2-1997《高電壓試驗技術》
DL/T474.4-2006《現場絕緣試驗實施導則-交流耐壓試驗》
DL/T1015《現場直流和交流耐壓試驗電壓測量系統的使用導則》
GB/T311.1-1997《高壓輸變電設備的絕緣與配合》
GB191-2000《包裝儲運圖示標志》
JB/T9641-1999《試驗變壓器》
IEC358(1990)《耦合電容器和電容分壓器》
GB4793-1984《電子測量儀器安全要求》
GB/T3859.2-1993《半導體變流器應用導則》
GB/T2423.8-1995《電工電子產品基本環境試驗規程》
DL/T849.6-2004《電力設備專用測試儀器通用技術條件第6部分:高壓諧振試驗裝置》
